Ковш 12002883

← Трубопровод смазки стрелы 12127622 Система электрическая кабины 12751750 →

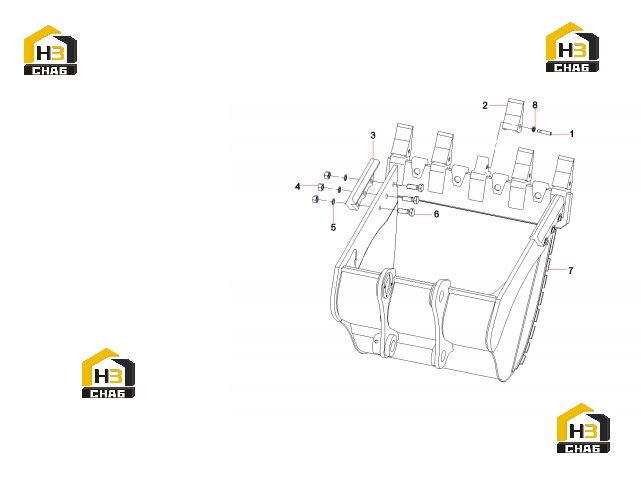

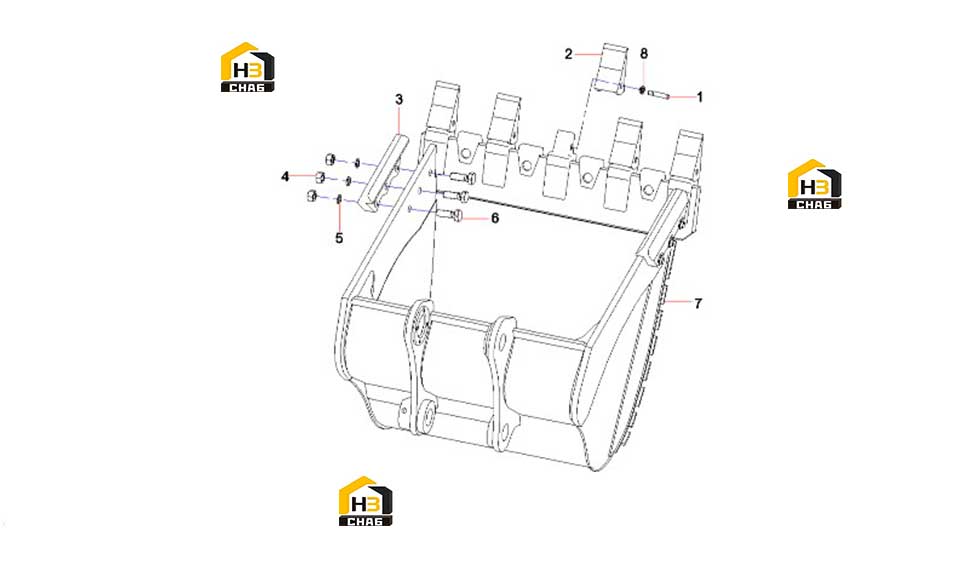

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60116440

Комплект:5

Примечание:

№ на схеме:2

Наименование:Tooth, bucket

Каталожный номер:60116437

Комплект:5

Примечание:

№ на схеме:3

Наименование:Cutter, side

Каталожный номер:A820403000889

Комплект:2

Примечание:

№ на схеме:4

Наименование:Nut

Каталожный номер:A210307000078

Комплект:6

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:A210402000048

Комплект:6

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210110000424

Комплект:6

Примечание:

№ на схеме:7

Наименование:Bucket SY335C.3.4.1SY335C.3.4.1

Каталожный номер:12002289

Комплект:1

Примечание:

№ на схеме:8

Наименование:Spring, snap

Каталожный номер:60116439

Комплект:5

Примечание:
