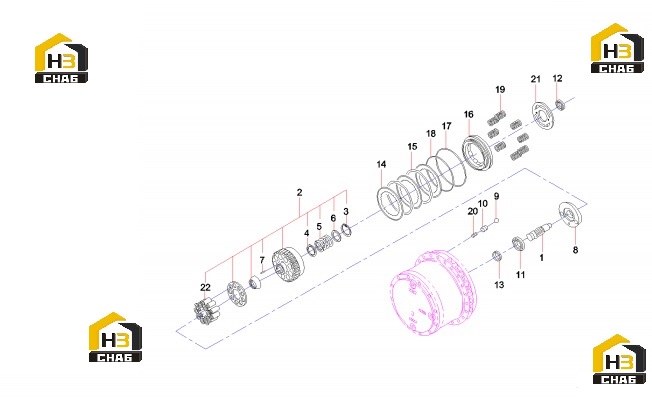

Комплектующие редуктора 60181101

← Редуктор b220501000129 Комплектующие мотора редуктора 60181101 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft

Каталожный номер:60081475

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cylinder AS, plunger

Каталожный номер:60081479

Комплект:1

Примечание:

№ на схеме:3

Наименование:Ring, pressure

Каталожный номер:60008473

Комплект:1

Примечание:

№ на схеме:4

Наименование:Seat, spring

Каталожный номер:60008468

Комплект:1

Примечание:

№ на схеме:5

Наименование:Spring

Каталожный номер:60008466

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ferrule

Каталожный номер:60008469

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pin

Каталожный номер:60008462

Комплект:3

Примечание:

№ на схеме:8

Наименование:Plate, swash

Каталожный номер:60081468

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ball, steel

Каталожный номер:60008474

Комплект:2

Примечание:

№ на схеме:10

Наименование:Piston GP

Каталожный номер:60081456

Комплект:2

Примечание:

№ на схеме:11

Наименование:Bearing, ball

Каталожный номер:60081424

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bearing, ball

Каталожный номер:60081423

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, sealing

Каталожный номер:60081494

Комплект:1

Примечание:

№ на схеме:14

Наименование:Plate 30T

Каталожный номер:B229900003196

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plate 30T

Каталожный номер:B229900003197

Комплект:3

Примечание:

№ на схеме:16

Наименование:Piston, brake

Каталожный номер:60081467

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, sealing

Каталожный номер:60081493

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, sealing

Каталожный номер:60081492

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60081433

Комплект:8

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60008467

Комплект:2

Примечание:

№ на схеме:21

Наименование:Tray, oil distribution

Каталожный номер:60008471

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plunger GP 30T

Каталожный номер:60064423

Комплект:9

Примечание:
