Капот 11255413

Капот 11255413

← Капот 11256386 Кронштейн и крышка правая верхняя задняя 10123768 →

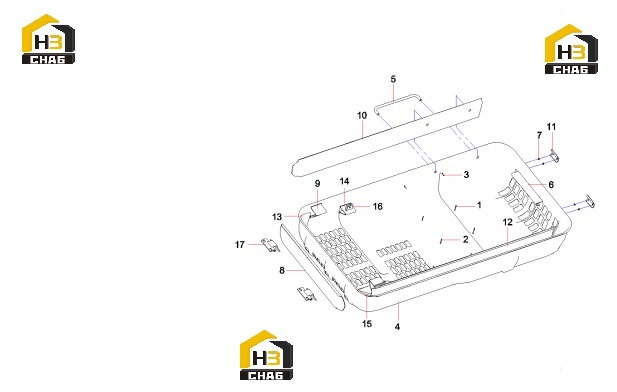

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Threadedstud
Каталожный номер:60168508
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Stud
Каталожный номер:60166959
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Stud
Каталожный номер:60166958
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Housing - Engine Hood
Каталожный номер:11250346
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Handgrip, engine hood
Каталожный номер:A820299000358
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hood - Anti-Swing
Каталожный номер:A820101346644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M8 GB6170
Каталожный номер:A210307000012
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Reinforcement
Каталожный номер:11254803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Seat - Spring
Каталожный номер:11254559
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Reinforcement
Каталожный номер:11254541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Seat, mounting, engine hood lock
Каталожный номер:A820101342394
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Reinforcement
Каталожный номер:11254192
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Reinforcement
Каталожный номер:11254652
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plate - Support
Каталожный номер:A820101330217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Reinforcement
Каталожный номер:11255109
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Seat - Support
Каталожный номер:A820101213425
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hinge
Каталожный номер:A810599000264
Комплект:2
Примечание:
