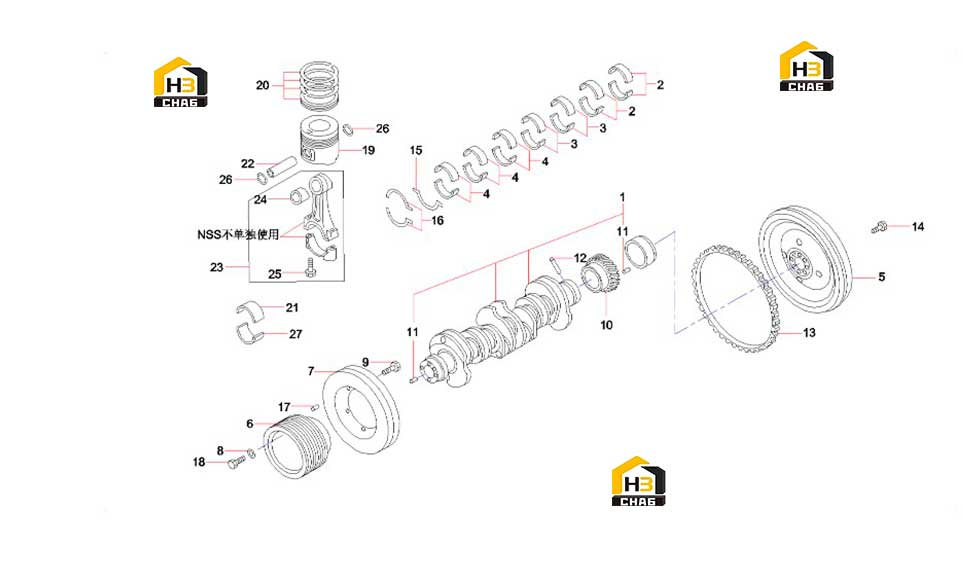

Вал коленчатый, поршень и маховик 60046517

← Компоненты механизма газораспределения 60046519 Корпус маховика 60046521 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Crankshaft

Каталожный номер:B229900004401

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, Crankshaft (Blue)

Каталожный номер:B229900005044

Комплект:7

Примечание:

№ на схеме:3

Наименование:Bearing, Crankshaft (Black)

Каталожный номер:B229900005045

Комплект:7

Примечание:

№ на схеме:4

Наименование:Bearing, Crankshaft (brown)

Каталожный номер:B229900005046

Комплект:7

Примечание:

№ на схеме:5

Наименование:Flywheel

Каталожный номер:B229900004238

Комплект:1

Примечание:

№ на схеме:6

Наименование:Pulley

Каталожный номер:B229900005128

Комплект:1

Примечание:

№ на схеме:7

Наименование:Damper

Каталожный номер:B229900004337

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:B229900004633

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:B229900004885

Комплект:6

Примечание:

№ на схеме:10

Наименование:Gear, Crankshaft

Каталожный номер:B229900004402

Комплект:1

Примечание:

№ на схеме:11

Наименование:Dowel

Каталожный номер:B229900005064

Комплект:2

Примечание:

№ на схеме:12

Наименование:Dowel

Каталожный номер:B229900005067

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, Gear

Каталожный номер:B229900004199

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt

Каталожный номер:B229900004944

Комплект:8

Примечание:

№ на схеме:15

Наименование:Gasket , Retaining

Каталожный номер:B229900004202

Комплект:1

Примечание:

№ на схеме:16

Наименование:Gasket , Retaining

Каталожный номер:B229900004203

Комплект:2

Примечание:

№ на схеме:17

Наименование:Dowel

Каталожный номер:B229900005057

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:B229900004843

Комплект:4

Примечание:

№ на схеме:19

Наименование:Piston

Каталожный номер:B229900003259

Комплект:6

Примечание:

№ на схеме:20

Наименование:Ring, Piston

Каталожный номер:B229900003261

Комплект:6

Примечание:

№ на схеме:21

Наименование:Bearing, Connecting Rod (Green)

Каталожный номер:B229900004361

Комплект:6

Примечание:

№ на схеме:22

Наименование:Pin, Piston

Каталожный номер:B229900003262

Комплект:6

Примечание:

№ на схеме:23

Наименование:Connecting rod GP

Каталожный номер:B229900003267

Комплект:6

Примечание:

№ на схеме:24

Наименование:Sleeve

Каталожный номер:B229900004780

Комплект:6

Примечание:

№ на схеме:25

Наименование:Bolt, connecting rod

Каталожный номер:B229900004778

Комплект:12

Примечание:

№ на схеме:26

Наименование:Ring, Retaining

Каталожный номер:B229900004516

Комплект:12

Примечание:

№ на схеме:27

Наименование:Bearing, Connecting Rod (Yellow)

Каталожный номер:B229900004362

Комплект:6

Примечание:
