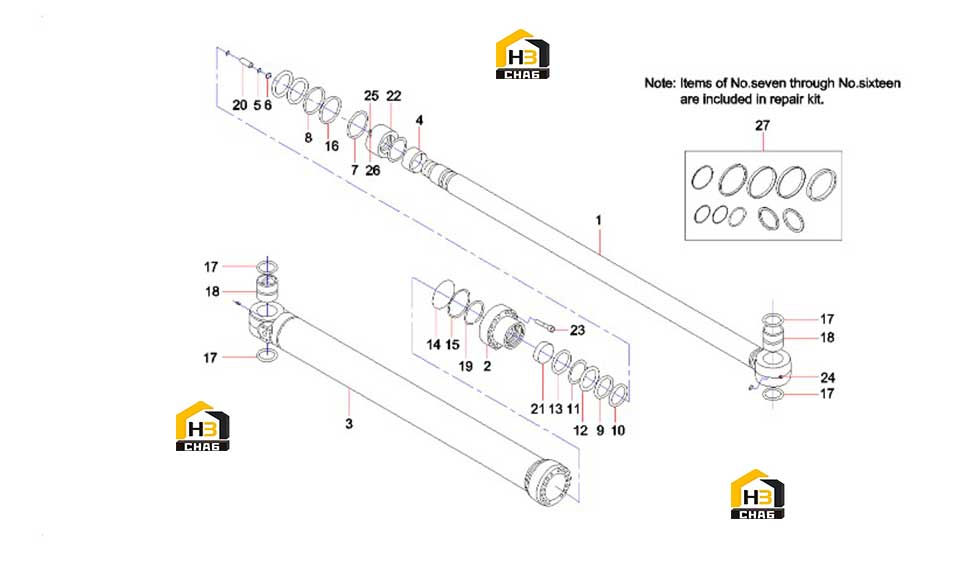

Цилиндр рукояти 60011436

← Трубопровод цилиндра рукояти 12261944 Цилиндр стрелы 60011435 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rod, piston

Каталожный номер:60193814

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, end

Каталожный номер:60193815

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder block

Каталожный номер:60193816

Комплект:1

Примечание:

№ на схеме:4

Наименование:Sleeve, buffer

Каталожный номер:60193817

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, buffer, rear

Каталожный номер:60065195

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ring, retainer

Каталожный номер:60153983

Комплект:1

Примечание:

№ на схеме:7

Наименование:Ring, contaminant

Каталожный номер:60153986

Комплект:2

Примечание:

№ на схеме:8

Наименование:Ring, seal

Каталожный номер:60087462

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60193818

Комплект:1

Примечание:

№ на схеме:10

Наименование:Ring, dust

Каталожный номер:60193819

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, seal

Каталожный номер:60097634

Комплект:1

Примечание:

№ на схеме:12

Наименование:Ring, retainer, switch

Каталожный номер:60193820

Комплект:1

Примечание:

№ на схеме:13

Наименование:Ring, seal, HBY

Каталожный номер:60097633

Комплект:1

Примечание:

№ на схеме:14

Наименование:Ring, seal

Каталожный номер:60193822

Комплект:1

Примечание:

№ на схеме:15

Наименование:Ring, retaining

Каталожный номер:60153989

Комплект:1

Примечание:

№ на схеме:16

Наименование:Ring, guide

Каталожный номер:60154039

Комплект:2

Примечание:

№ на схеме:17

Наименование:Ring, dust

Каталожный номер:60046231

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sleeve, shaft

Каталожный номер:60046228

Комплект:2

Примечание:

№ на схеме:19

Наименование:Ring, retaining

Каталожный номер:60193821

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, buffer

Каталожный номер:60174501

Комплект:1

Примечание:

№ на схеме:21

Наименование:Sleeve, sliding

Каталожный номер:60193823

Комплект:1

Примечание:

№ на схеме:22

Наименование:Piston

Каталожный номер:60193824

Комплект:1

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000267

Комплект:12

Примечание:M20x100GB70.1 12.9

№ на схеме:24

Наименование:Cup, oil

Каталожный номер:60169622

Комплект:2

Примечание:

№ на схеме:25

Наименование:Ball, steel

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:26

Наименование:Screw

Каталожный номер:60154027

Комплект:1

Примечание:

№ на схеме:27

Наименование:Repair kit, cylinder, arm

Каталожный номер:60140867

Комплект:1

Примечание:
