Трубопровод многоходового клапана 12757236

Трубопровод многоходового клапана 12757236

← Клапан электромагнитный 60136331 Соединения трубопровода многоходового клапана 12757236 →

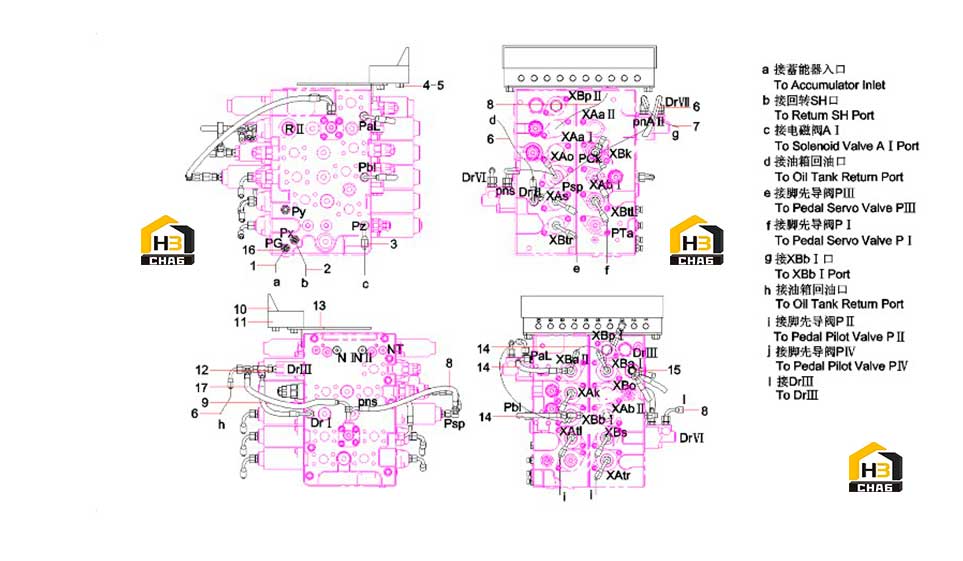

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103000914
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:B230103001456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose, rubber
Каталожный номер:B230103000808
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:A210110000437
Комплект:4
Примечание:M12x65GB5782 10.9
0 ₽
шт
№ на схеме:5
Наименование:Washer 12GB93
Каталожный номер:24000513
Комплект:4
Примечание:12GB93
0 ₽
шт
№ на схеме:6
Наименование:Hose, rubber
Каталожный номер:B230103000993
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:A831213050000
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103000977
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:B230103002045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate, guard, relay
Каталожный номер:10237402
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Adapter
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Plate, adapter
Каталожный номер:11415538
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Hose
Каталожный номер:B230103004133
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Connector, filter
Каталожный номер:60020078
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:B230103001947
Комплект:1
Примечание:
