Трубопровод левого цилиндра стрелы 11219749

← Зажим трубок правого цилиндра стрелы a810312990198 Зажим трубок левого цилиндра стрелы a810201000218 →

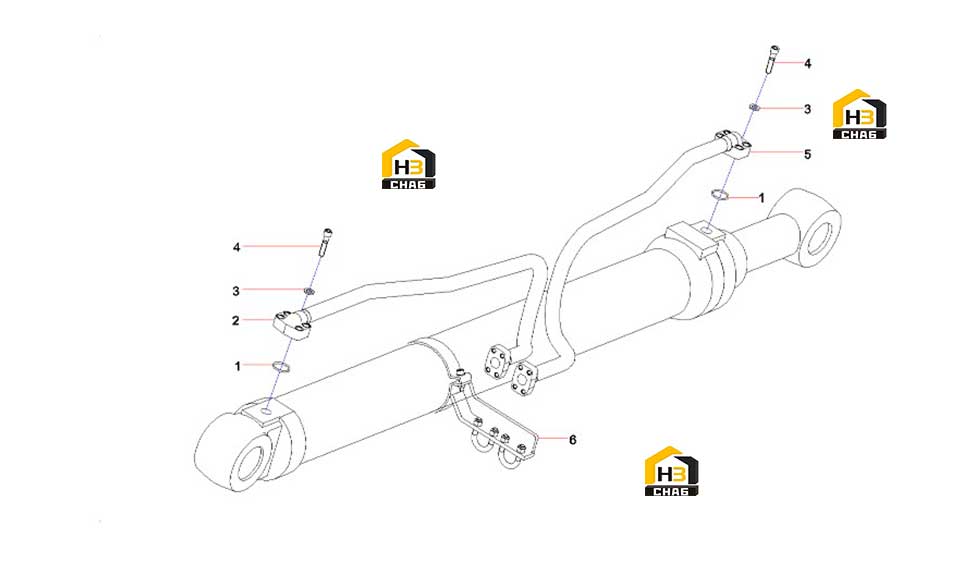

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:2

Наименование:Left locular steel tube

Каталожный номер:12809821

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:8

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:21027533

Комплект:8

Примечание:M12x55GB70.1 10.9

№ на схеме:5

Наименование:Left large-lumen steel

Каталожный номер:12809822

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clip GP, pipe

Каталожный номер:A810201000218

Комплект:1

Примечание:
