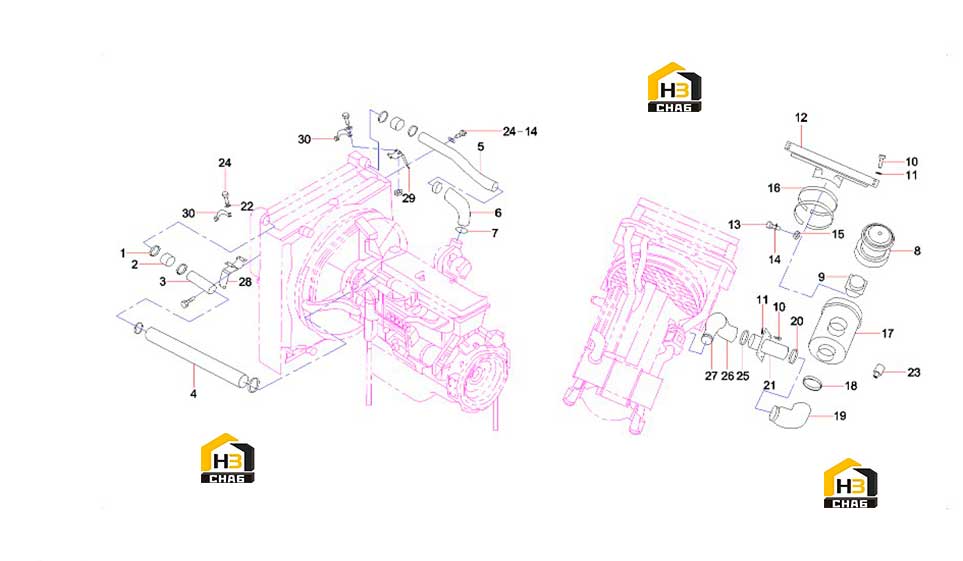

Система забора воздуха 12341400

← Радиатор 60173254 Фильтр воздушный 60125399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:7

Примечание:

№ на схеме:2

Наименование:Hose, short

Каталожный номер:A820606030826

Комплект:2

Примечание:

№ на схеме:3

Наименование:Intercooled steel tube

Каталожный номер:12119618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, air inlet (aftercooler)

Каталожный номер:A820606030824

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, air inlet (aftercooler)

Каталожный номер:A810102071297

Комплект:1

Примечание:

№ на схеме:6

Наименование:Intercooled air-intake hose

Каталожный номер:12119617

Комплект:1

Примечание:

№ на схеме:7

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:1

Примечание:

№ на схеме:8

Наименование:Prefilter, air

Каталожный номер:A222100000384

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pipe - Connection (Air Inlet)

Каталожный номер:11856750

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000202

Комплект:12

Примечание:M12X30GB5783 10.9

№ на схеме:11

Наименование:Washer 12GB97.1

Каталожный номер:24000639

Комплект:12

Примечание:

№ на схеме:12

Наименование:Partition GP - Air Cleaner

Каталожный номер:11856353

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:A210111000270

Комплект:2

Примечание:M10x90GB5783 10.9

№ на схеме:14

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000147

Комплект:8

Примечание:

№ на схеме:16

Наименование:Clamp

Каталожный номер:10131920

Комплект:2

Примечание:

№ на схеме:17

Наименование:Air cleaner

Каталожный номер:60125399

Комплект:1

Примечание:

№ на схеме:18

Наименование:Anchor ear, T-type

Каталожный номер:A229900002262

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose - Air Inlet (Front)

Каталожный номер:11856555

Комплект:1

Примечание:

№ на схеме:20

Наименование:Anchor ear, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, steel, air inlet

Каталожный номер:10120823

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:8GB97.1

№ на схеме:23

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:4

Примечание:M10x16GB5783 10.9

№ на схеме:25

Наименование:Anchor ear, T-type

Каталожный номер:A229900002734

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose, Inlet (Rear)

Каталожный номер:10120819

Комплект:1

Примечание:

№ на схеме:27

Наименование:Anchor ear

Каталожный номер:A229900001659

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:A810102072216

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bracket

Каталожный номер:A810102072217

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp, pipe

Каталожный номер:A820101345946

Комплект:2

Примечание:
