Система выхлопная a810102070197

Система выхлопная a810102070197

← Система амортизации двигателя a810102060101 Система охлаждения 12338949 →

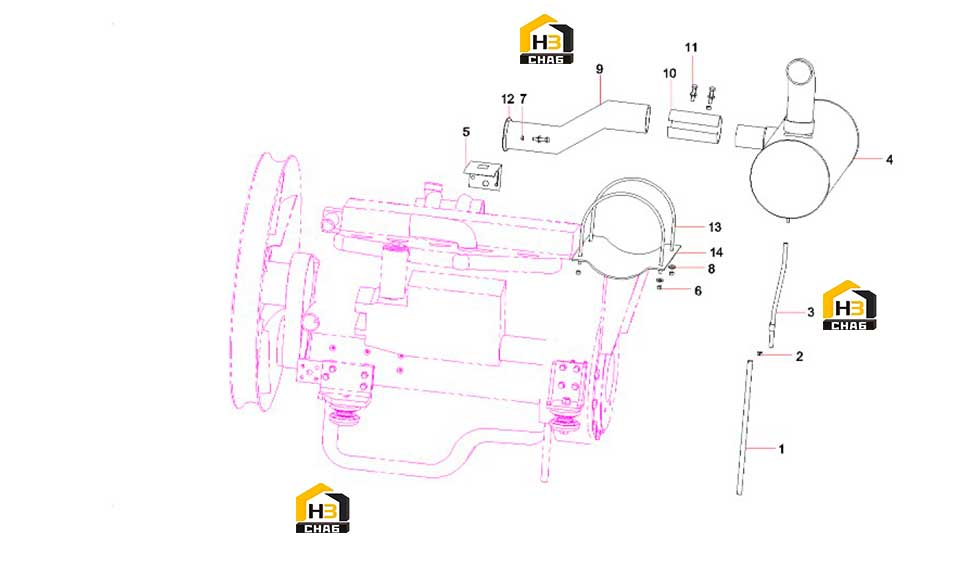

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:A820606030837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hoop, hose
Каталожный номер:A229900001347
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Tube
Каталожный номер:A810102079062
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Muffler GP
Каталожный номер:A220202000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover, Insulation
Каталожный номер:A810102072198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nut M10GB6170
Каталожный номер:A210307000036
Комплект:6
Примечание:M10GB6170 10
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:A210346000007
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10GB97.1
Каталожный номер:24000637
Комплект:10
Примечание:10GB97.1
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:A810102071260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:11761299
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x40GB5783 10.9
Каталожный номер:21005186
Комплект:2
Примечание:M10x40GB5783 10.9
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:60101678
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Stem, U - Type
Каталожный номер:A820301017053
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bracket, Muffler
Каталожный номер:A810102072199
Комплект:1
Примечание:
