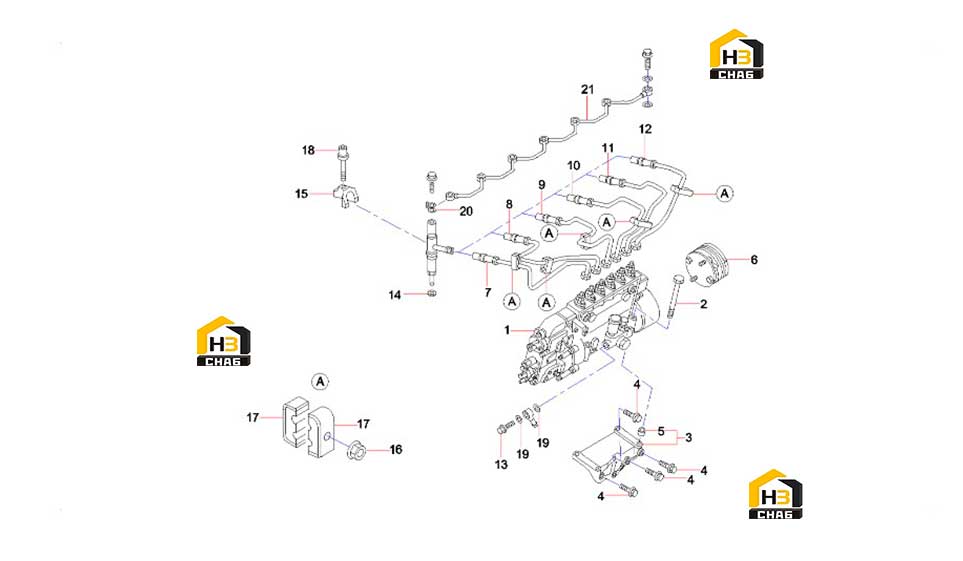

Система впрыска топлива 60046498

← Форсунка топливная 60046498 Трубопровод топливный (часть 1) 60046498 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pump GP, Fuel Injection

Каталожный номер:B220301000458

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:B229900004891

Комплект:1

Примечание:M10x80

№ на схеме:3

Наименование:Bracket

Каталожный номер:B229900005099

Комплект:3

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004888

Комплект:4

Примечание:M10x40

№ на схеме:5

Наименование:Dowel

Каталожный номер:B229900005069

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plate, Coupling

Каталожный номер:B229900004372

Комплект:1

Примечание:

№ на схеме:7

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004271

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004267

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004272

Комплект:1

Примечание:

№ на схеме:10

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004268

Комплект:1

Примечание:

№ на схеме:11

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004269

Комплект:1

Примечание:

№ на схеме:12

Наименование:Tube, Fuel Injection

Каталожный номер:B229900004270

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:B210199000024

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket

Каталожный номер:B229900005100

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bracket

Каталожный номер:B229900005101

Комплект:6

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:B229900004798

Комплект:6

Примечание:

№ на схеме:17

Наименование:Clip

Каталожный номер:B229900004706

Комплект:12

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:B229900004955

Комплект:6

Примечание:

№ на схеме:19

Наименование:Shim

Каталожный номер:B229900002619

Комплект:2

Примечание:

№ на схеме:20

Наименование:Shim

Каталожный номер:B229900004568

Комплект:6

Примечание:

№ на схеме:21

Наименование:Tube AS

Каталожный номер:B229900004297

Комплект:1

Примечание:
