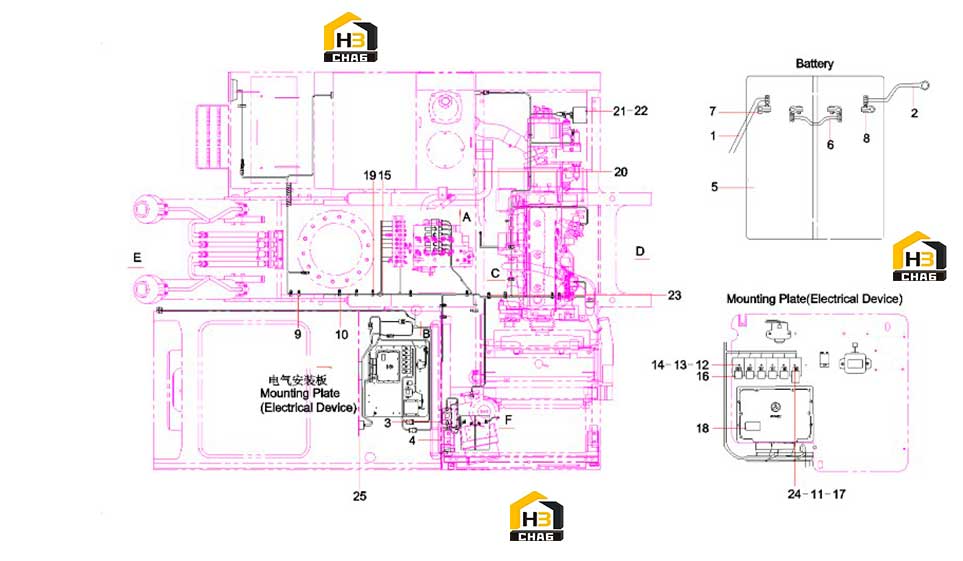

Система электрическая экскаватора (часть 2) 12751750

← Система электрическая экскаватора (часть 1) 12751750 Шильдики (часть 1) 12368205 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power Supply Line

Каталожный номер:60203569

Комплект:1

Примечание:

№ на схеме:2

Наименование:Power Supply Line

Каталожный номер:60203568

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt

Каталожный номер:A210111000089

Комплект:2

Примечание:

№ на схеме:4

Наименование:Strap, nylon

Каталожный номер:A239900000065

Комплект:7

Примечание:

№ на схеме:5

Наименование:Battery

Каталожный номер:60069663

Комплект:2

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector GP, anode, battery, A

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:Connector GP, cathode, battery, A

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:9

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60238782

Комплект:8

Примечание:5GB96.1

№ на схеме:12

Наименование:Screw

Каталожный номер:A210202000011

Комплект:7

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:24000508

Комплект:2

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060562

Комплект:7

Примечание:4GB97.1

№ на схеме:15

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay

Каталожный номер:B240700000250

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000509

Комплект:4

Примечание:5GB93

№ на схеме:18

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13178574

Комплект:1

Примечание:

№ на схеме:19

Наименование:Clamp, harness

Каталожный номер:60119587

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sensor, temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:21

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041901

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:13

Примечание:M10X16GB5783 10.9

№ на схеме:23

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210210000003

Комплект:6

Примечание:

№ на схеме:25

Наименование:Step motor driver

Каталожный номер:60236122

Комплект:1

Примечание:
