Шарнир центральный 60173157

Шарнир центральный 60173157

← Трубопровод центрального шарнира 11172918 Узел стрелы 12745917 →

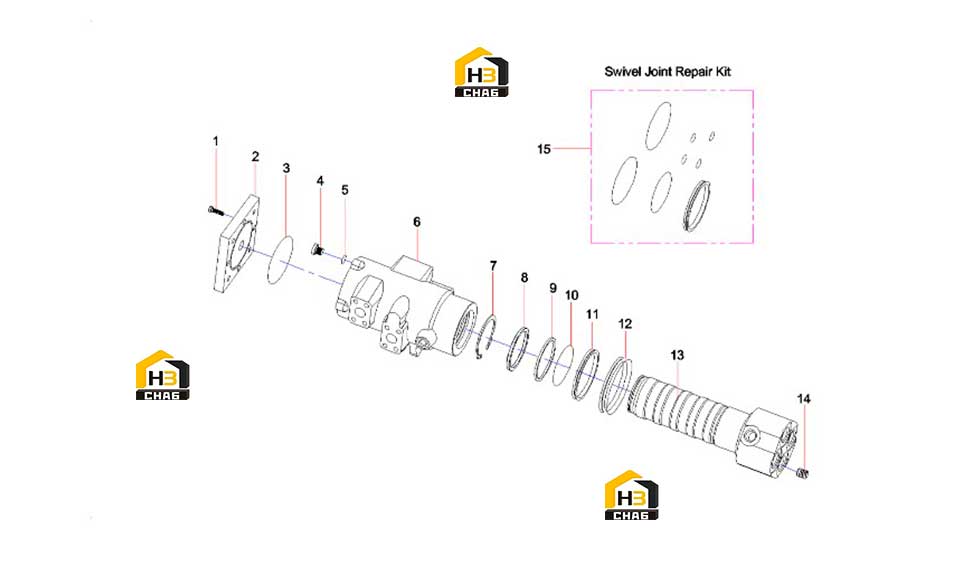

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Setscrew
Каталожный номер:60076044
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Coverplate
Каталожный номер:60076043
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Ring, seal
Каталожный номер:60076049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plug
Каталожный номер:60076042
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Ring, seal
Каталожный номер:60076050
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Body, swing
Каталожный номер:60076032
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Ring, retaining
Каталожный номер:60076041
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Ring, retaining
Каталожный номер:60076040
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Ring, retainer, rotary
Каталожный номер:60076047
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Ring, seal
Каталожный номер:60076051
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Ring, dust
Каталожный номер:60076048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Boot, dust
Каталожный номер:60200529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shaft, swing
Каталожный номер:60076045
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug, conical
Каталожный номер:60076033
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Repair, joint, swivel
Каталожный номер:B260409000279
Комплект:1
Примечание:
