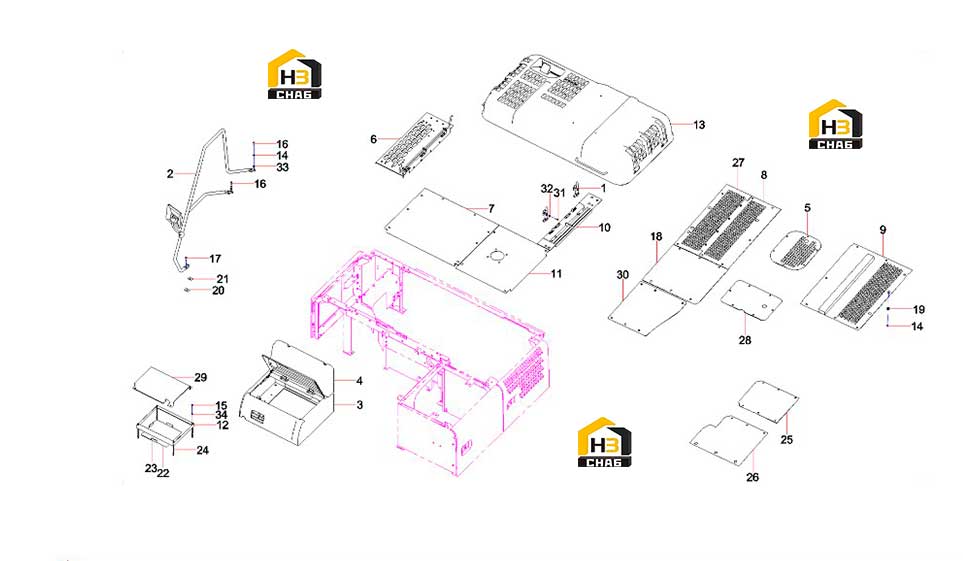

Компоненты кузова экскаватора 12739185

← Трубка выпускная a810201024318 Каркас кузова 12739185 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock, door

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:2

Наименование:Handhold

Каталожный номер:A810502020139

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery Box Assy SY300E.1.6.10

Каталожный номер:12909447

Комплект:1

Примечание:

№ на схеме:4

Наименование:Trim cover SY300E.1.6.11

Каталожный номер:12909452

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coverplate, bottom, engine

Каталожный номер:10179546

Комплект:1

Примечание:

№ на схеме:6

Наименование:Cover, rear, upper right

Каталожный номер:10123768

Комплект:1

Примечание:

№ на схеме:7

Наименование:Middle(B) plate

Каталожный номер:11945259

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:A810502012251

Комплект:1

Примечание:

№ на схеме:9

Наименование:Cover

Каталожный номер:A810502015199

Комплект:1

Примечание:

№ на схеме:10

Наименование:Cover, rear, upper left

Каталожный номер:A810502012207

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air filter plateSY305C9I2K.1.6.13

Каталожный номер:12697699

Комплект:1

Примечание:

№ на схеме:12

Наименование:Battery fixed

Каталожный номер:11583629

Комплект:1

Примечание:

№ на схеме:13

Наименование:Engine hood GP

Каталожный номер:11256386

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 12GB93

Каталожный номер:24000513

Комплект:58

Примечание:12GB93

№ на схеме:15

Наименование:Nut

Каталожный номер:A210307000017

Комплект:4

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000203

Комплект:4

Примечание:M12x35GB5783 10.9

№ на схеме:17

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:6

Примечание:M12x40GB5783 10.9

№ на схеме:18

Наименование:Cover

Каталожный номер:11178765

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sleeve

Каталожный номер:A820299000383

Комплект:8

Примечание:

№ на схеме:20

Наименование:Gasket

Каталожный номер:A820101210711

Комплект:3

Примечание:

№ на схеме:21

Наименование:Gasket

Каталожный номер:A820101210712

Комплект:3

Примечание:

№ на схеме:22

Наименование:Battery rubber padSY305.1.6-63

Каталожный номер:12569036

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cushion, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:24

Наименование:Stud

Каталожный номер:A820301015908

Комплект:4

Примечание:

№ на схеме:25

Наименование:Cover

Каталожный номер:A820101219918

Комплект:1

Примечание:

№ на схеме:26

Наименование:Cover

Каталожный номер:A820101219919

Комплект:1

Примечание:

№ на схеме:27

Наименование:Cover

Каталожный номер:A820101342509

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cover, lower, main valve

Каталожный номер:10842737

Комплект:1

Примечание:

№ на схеме:29

Наименование:Battery protective

Каталожный номер:12602227

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bottom covered plate of fuel tank

Каталожный номер:12103866

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000343

Комплект:8

Примечание:M8X20GB5783 10.9

№ на схеме:32

Наименование:Washer

Каталожный номер:60060565

Комплект:8

Примечание:8GB96.1

№ на схеме:33

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:6

Примечание:

№ на схеме:34

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:10GB97.1
