Вентилятор и ремень 60046522

Вентилятор и ремень 60046522

← Патрубок водяного насоса 60046507 Турбонагнетатель 60046500 →

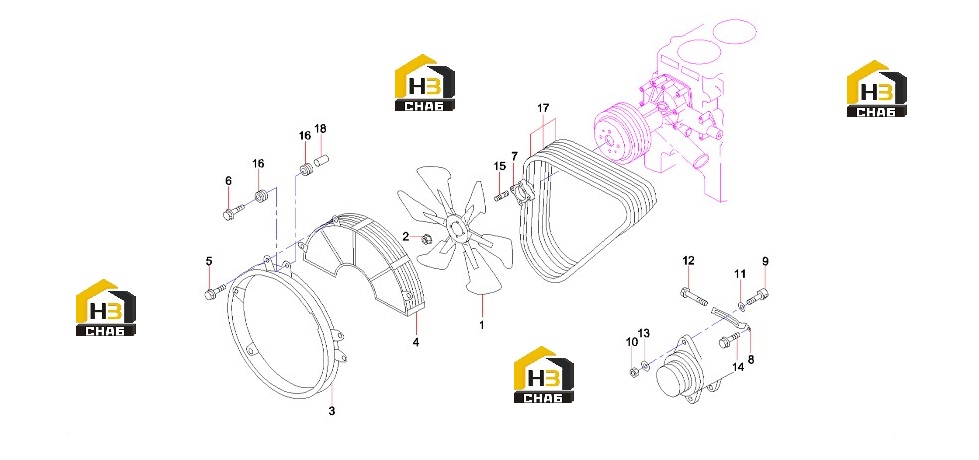

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Fan
Каталожный номер:B249900001066
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Nut
Каталожный номер:B229900004800
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Guard AS, Fan
Каталожный номер:B229900004325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Guard AS, Fan
Каталожный номер:B229900004326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:B229900004901
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:B229900004861
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Sleeve, Spacer
Каталожный номер:B229900004311
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Shim
Каталожный номер:B229900004593
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:B229900004786
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:B229900004801
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:B229900004598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:B229900004925
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:B229900004625
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:B229900004889
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Stud
Каталожный номер:B229900005004
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Block, Rubber
Каталожный номер:B230102000041
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Belt
Каталожный номер:B230106000095
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Sleeve, Spacer
Каталожный номер:B229900004306
Комплект:3
Примечание:
