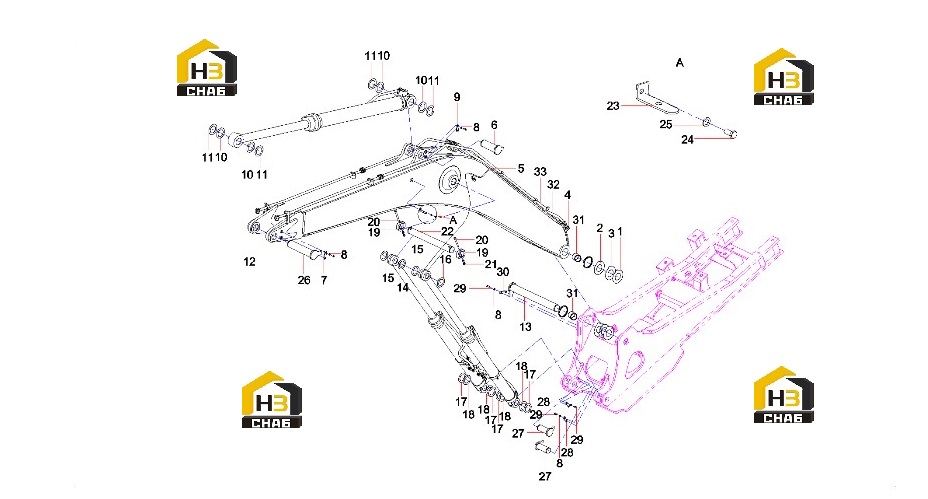

Узел стрелы 13949355

← Компоненты основные экскаватора 13948555 sy335c9 Узел рукояти 13949355 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Resin spacer

Каталожный номер:11166679

Комплект:2

Примечание:

№ на схеме:2

Наименование:Resin spacer

Каталожный номер:11078548

Комплект:4

Примечание:

№ на схеме:3

Наименование:Resin Spacer

Каталожный номер:11561637

Комплект:4

Примечание:

№ на схеме:4

Наименование:Work device tube

Каталожный номер:12174692

Комплект:1

Примечание:

№ на схеме:5

Наименование:Work device Lubrication Pineline

Каталожный номер:12127622

Комплект:1

Примечание:

№ на схеме:6

Наименование:PinSY300.3.15

Каталожный номер:A810303990037

Комплект:1

Примечание:

№ на схеме:7

Наименование:ClampSY300.3-3

Каталожный номер:A820101211702

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000642

Комплект:14

Примечание:

№ на схеме:9

Наименование:Board

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:10

Наименование:Spacer

Каталожный номер:A820102010744

Комплект:4

Примечание:

№ на схеме:11

Наименование:Spacer

Каталожный номер:A820102010760

Комплект:4

Примечание:

№ на схеме:12

Наименование:Boom SY335C9I2K.3.2H

Каталожный номер:12672624

Комплект:1

Примечание:

№ на схеме:13

Наименование:PinSY300.3.14

Каталожный номер:A810303990036

Комплект:1

Примечание:

№ на схеме:14

Наименование:Resin spacer

Каталожный номер:11078567

Комплект:2

Примечание:

№ на схеме:15

Наименование:Resin spacer

Каталожный номер:11169586

Комплект:2

Примечание:

№ на схеме:16

Наименование:Resin spacer

Каталожный номер:11166681

Комплект:2

Примечание:

№ на схеме:17

Наименование:Gasket

Каталожный номер:11041901

Комплект:4

Примечание:

№ на схеме:18

Наименование:Gasket

Каталожный номер:11112327

Комплект:4

Примечание:

№ на схеме:19

Наименование:PlateSY300.3-7

Каталожный номер:A820101211704

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M20x200GB5782 10.9

Каталожный номер:A210110000347

Комплект:2

Примечание:

№ на схеме:21

Наименование:Nut

Каталожный номер:A210307000029

Комплект:12

Примечание:

№ на схеме:22

Наименование:Pin

Каталожный номер:A820301020537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000514

Комплект:2

Примечание:

№ на схеме:26

Наименование:PinSY335.3.8

Каталожный номер:12740454

Комплект:1

Примечание:

№ на схеме:27

Наименование:PinSY300.3.12

Каталожный номер:A810303990034

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:11274145

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:14

Примечание:

№ на схеме:30

Наименование:Board

Каталожный номер:11274177

Комплект:1

Примечание:

№ на схеме:31

Наименование:Shaft Sleeve SY300.3-14B

Каталожный номер:11306936

Комплект:2

Примечание:

№ на схеме:32

Наименование:Work device pipeline

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:33

Наименование:Work device Tube

Каталожный номер:-

Комплект:1

Примечание:Modification or other
