Трубопровод стрелы 12174692

← Узел ковша 13949355 Цилиндр ковша 60011434 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

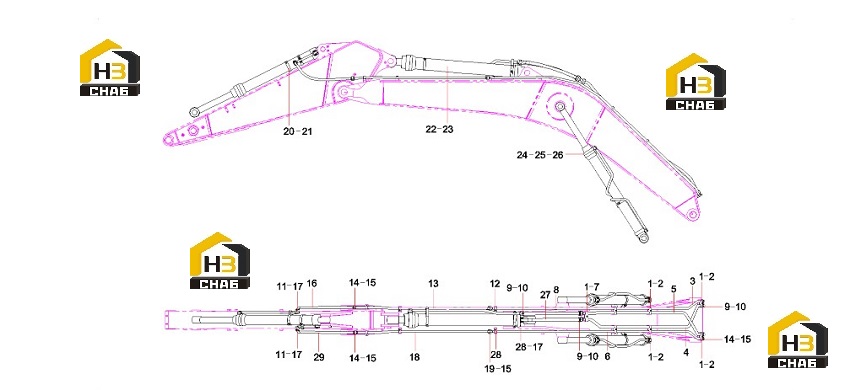

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000366

Комплект:7

Примечание:

№ на схеме:2

Наименование:Clamp, tube

Каталожный номер:11881916

Комплект:6

Примечание:

№ на схеме:3

Наименование:Steel Pipe

Каталожный номер:12175241

Комплект:1

Примечание:

№ на схеме:4

Наименование:Steel Pipe

Каталожный номер:12709039

Комплект:1

Примечание:

№ на схеме:5

Наименование:SY335C9I2K.3.1D.2A

Каталожный номер:12709037

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel Pipe

Каталожный номер:12934846

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, tube

Каталожный номер:11859784

Комплект:1

Примечание:

№ на схеме:8

Наименование:hose

Каталожный номер:11836087

Комплект:1

Примечание:

№ на схеме:9

Наименование:Flange, Split

Каталожный номер:B210780000693

Комплект:10

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000353

Комплект:20

Примечание:

№ на схеме:11

Наименование:Screw

Каталожный номер:21027533

Комплект:8

Примечание:

№ на схеме:12

Наименование:Clamp, tube

Каталожный номер:11881917

Комплект:6

Примечание:

№ на схеме:13

Наименование:Steel Pipe

Каталожный номер:12904729

Комплект:1

Примечание:

№ на схеме:14

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:15

Наименование:Screw

Каталожный номер:A210204000355

Комплект:24

Примечание:

№ на схеме:16

Наименование:Rubber Hose

Каталожный номер:60171395

Комплект:1

Примечание:

№ на схеме:17

Наименование:Flange, split

Каталожный номер:B210780000004

Комплект:6

Примечание:

№ на схеме:18

Наименование:Steel Pipe

Каталожный номер:12904578

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:20

Наименование:Cylinder, bucket

Каталожный номер:60011434

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bucket cylinder pipeline

Каталожный номер:12182683

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bucket rod cylinder pipeline

Каталожный номер:12261944

Комплект:1

Примечание:

№ на схеме:23

Наименование:Cylinder, arm

Каталожный номер:60011436

Комплект:1

Примечание:

№ на схеме:24

Наименование:Cylinder, boom

Каталожный номер:60011435

Комплект:2

Примечание:

№ на схеме:25

Наименование:Right derrick oil cylinder pipeline

Каталожный номер:11219750

Комплект:1

Примечание:

№ на схеме:26

Наименование:Left derrick oil cylinder pipeline

Каталожный номер:11219749

Комплект:1

Примечание:

№ на схеме:27

Наименование:RubberHose

Каталожный номер:60159782

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw

Каталожный номер:A210204000351

Комплект:10

Примечание:

№ на схеме:29

Наименование:Rubber Hose

Каталожный номер:60171396

Комплект:1

Примечание:
