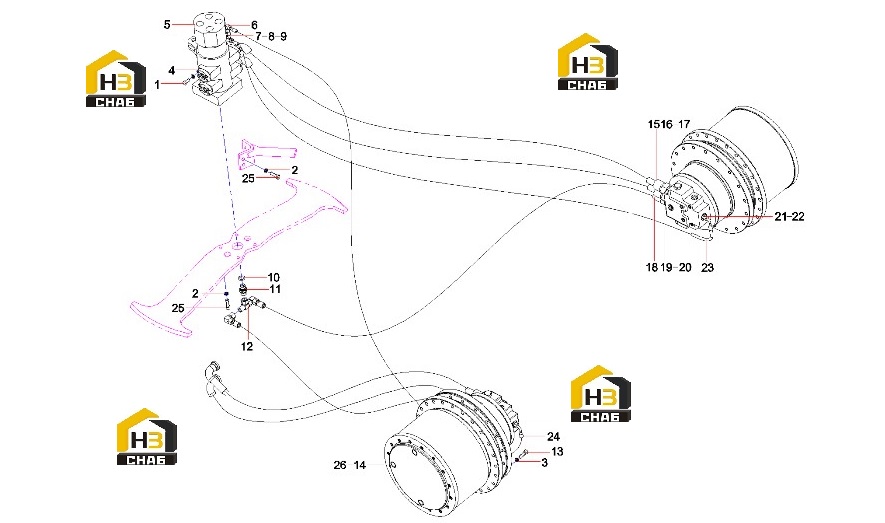

Трубопровод соединения гидромоторов и центрального шарнира 11172918

← Каток опорный 11358479 Шарнир центральный 60243992 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:A210204000354

Комплект:16

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:A210491000121

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:A210491000122

Комплект:36

Примечание:

№ на схеме:4

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:8

Примечание:

№ на схеме:5

Наименование:Center Swivel Joint

Каталожный номер:60243992

Комплект:1

Примечание:

№ на схеме:6

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:8

Наименование:Fitting

Каталожный номер:A820205000839

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:A230101000247

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 21.7x3.5(JISB2401)

Каталожный номер:A229900001581

Комплект:1

Примечание:

№ на схеме:11

Наименование:Connector

Каталожный номер:A820205000842

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting, tee

Каталожный номер:B210780000413

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M24x70

Каталожный номер:A210111000200

Комплект:36

Примечание:

№ на схеме:14

Наименование:reducer

Каталожный номер:12940338

Комплект:2

Примечание:

№ на схеме:15

Наименование:hose

Каталожный номер:B230103002697

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connector

Каталожный номер:A820205001334

Комплект:4

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:4

Примечание:

№ на схеме:18

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103000293

Комплект:2

Примечание:

№ на схеме:19

Наименование:Fitting

Каталожный номер:A820205000843

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:2

Примечание:

№ на схеме:21

Наименование:Fitting

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:23

Наименование:Rubber hose

Каталожный номер:B230103001563

Комплект:1

Примечание:

№ на схеме:24

Наименование:Hose AS

Каталожный номер:B230103002658

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:26

Наименование:Plunger motor

Каталожный номер:60223357

Комплект:2

Примечание:
