Трубопровод левого гидроцилиндра стрелы 11219749

← Хомут a810312990198 Хомут a810201000218 →

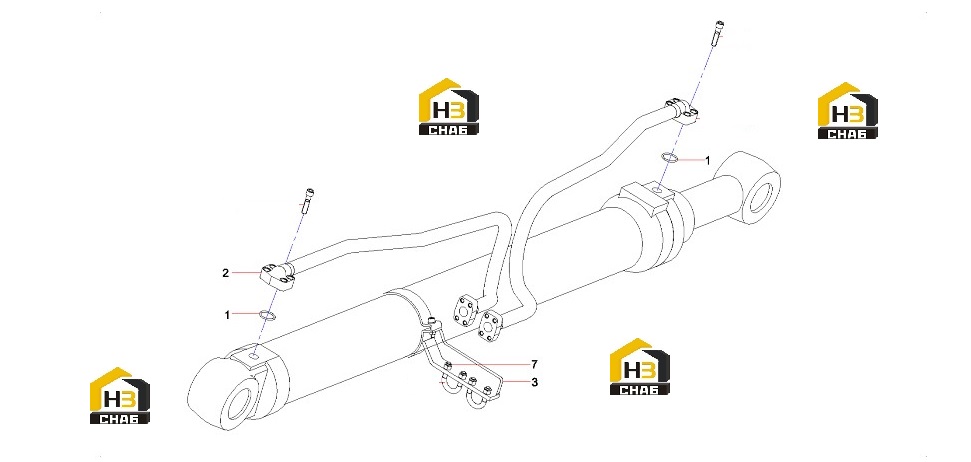

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:2

Примечание:

№ на схеме:2

Наименование:Left locular steel tube

Каталожный номер:12809821

Комплект:1

Примечание:

№ на схеме:3

Наименование:pipe clip combination

Каталожный номер:A810201000218

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:A210307000031

Комплект:4

Примечание:
