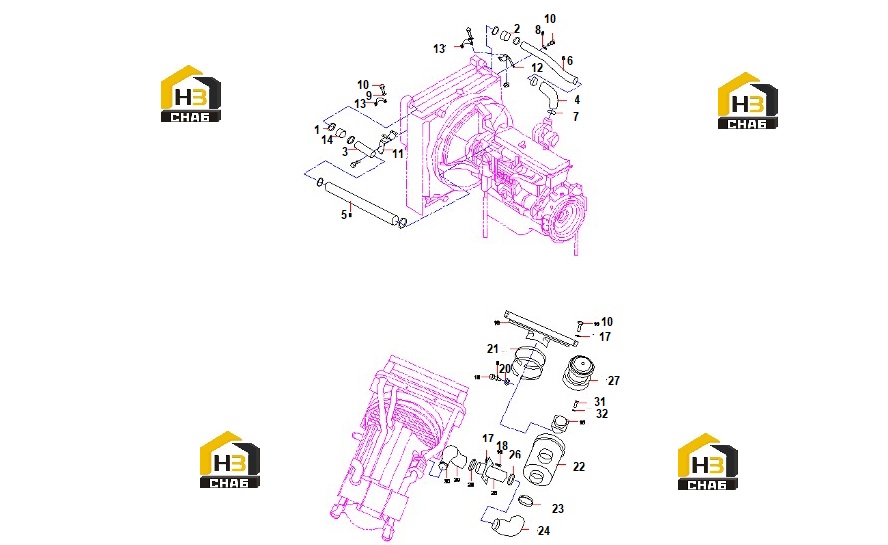

Система впуска воздуха 12341400

← Системы двигателя 13948359 Фильтр воздушный 60125399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Clamp

Каталожный номер:B229900001059

Комплект:7

Примечание:

№ на схеме:2

Наименование:Short rubber tube

Каталожный номер:A820606030826

Комплект:2

Примечание:

№ на схеме:3

Наименование:Intercooled steel tube

Каталожный номер:12119618

Комплект:1

Примечание:

№ на схеме:4

Наименование:Intercooled air-intake hose

Каталожный номер:A820606030824

Комплект:1

Примечание:

№ на схеме:5

Наименование:Inter-Cooler Intake Pipe

Каталожный номер:13295570

Комплект:1

Примечание:

№ на схеме:6

Наименование:Intercooled air-intake hose

Каталожный номер:12119617

Комплект:1

Примечание:

№ на схеме:7

Наименование:T-type Clamp 81-90

Каталожный номер:A229900003759

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:A210491000120

Комплект:10

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:10

Наименование:Screw

Каталожный номер:A210204000334

Комплект:4

Примечание:

№ на схеме:11

Наименование:Fixed frame

Каталожный номер:A810102072216

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fixed frame

Каталожный номер:A810102072217

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube collar

Каталожный номер:A820101345946

Комплект:2

Примечание:

№ на схеме:14

Наименование:Short rubber tube

Каталожный номер:13354676

Комплект:1

Примечание:

№ на схеме:15

Наименование:Air inlet connecting tube

Каталожный номер:11856750

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:12

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:A210491000121

Комплект:12

Примечание:

№ на схеме:18

Наименование:Fixed frame SY365C8I2KS.1.3.4.2

Каталожный номер:11856353

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt

Каталожный номер:A210111000270

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:8

Примечание:

№ на схеме:21

Наименование:Clamp assembly

Каталожный номер:10131920

Комплект:2

Примечание:

№ на схеме:22

Наименование:Air filter

Каталожный номер:60125399

Комплект:1

Примечание:

№ на схеме:23

Наименование:Clamp, T-type

Каталожный номер:A229900002262

Комплект:1

Примечание:

№ на схеме:24

Наименование:Front air intake rubber hose

Каталожный номер:11856555

Комплект:1

Примечание:

№ на схеме:25

Наименование:Clamp

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:26

Наименование:Air intake steel tube

Каталожный номер:10120823

Комплект:1

Примечание:

№ на схеме:27

Наименование:Air Precleaner

Каталожный номер:A222100000384

Комплект:1

Примечание:

№ на схеме:28

Наименование:Clamp 140-149

Каталожный номер:A229900002734

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rear air inlet rubber hose

Каталожный номер:10120819

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:A229900001659

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:60262508

Комплект:4

Примечание:

№ на схеме:32

Наименование:Washer

Каталожный номер:60262511

Комплект:4

Примечание:
