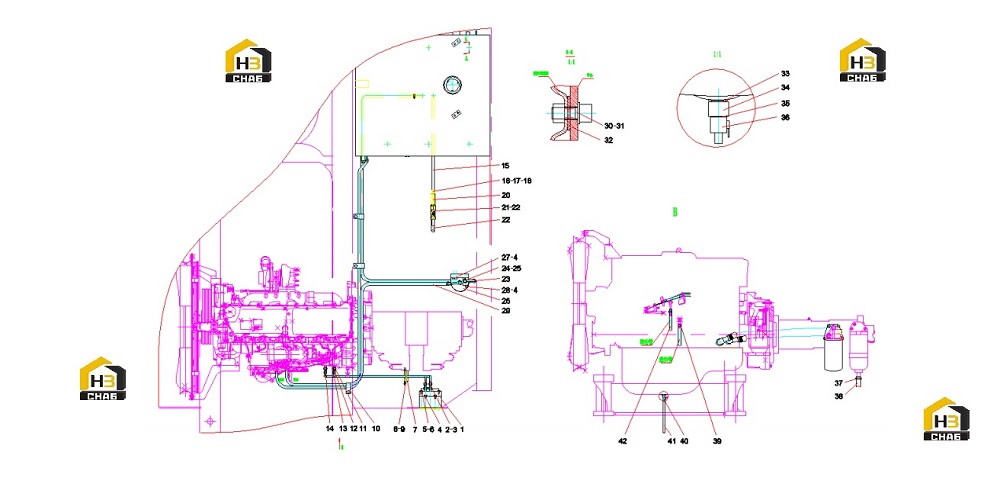

Система топливная 13948265

← Система амортизации двигателя a810102060101 Фильтр масляный b222100000398 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:6

Наименование:Screw M10x140GB70.1

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:7

Наименование:Pipe Clamp

Каталожный номер:12020025

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:7

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:-

Комплект:7

Примечание:Modification or other

№ на схеме:10

Наименование:Clamp

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:11

Наименование:joint

Каталожный номер:11609465

Комплект:2

Примечание:

№ на схеме:12

Наименование:O-ring

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rubber Hose

Каталожный номер:60148699

Комплект:1

Примечание:

№ на схеме:14

Наименование:Rubber Hose

Каталожный номер:60148700

Комплект:1

Примечание:

№ на схеме:15

Наименование:soft pipe

Каталожный номер:12019940

Комплект:1

Примечание:

№ на схеме:16

Наименование:Grommet

Каталожный номер:11348391

Комплект:3

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:20

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:21

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:22

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:23

Наименование:Oil-out tube of fuel tank

Каталожный номер:12957788

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt

Каталожный номер:A210199000016

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:A210459000002

Комплект:4

Примечание:

№ на схеме:26

Наименование:Filter, diesel fuel

Каталожный номер:60018743

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:A210204000358

Комплект:1

Примечание:

№ на схеме:29

Наименование:Oil-out tube of fuel tank

Каталожный номер:12786627

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:31

Наименование:Washer

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:12931354

Комплект:9

Примечание:

№ на схеме:33

Наименование:Washer, copper

Каталожный номер:60006362

Комплект:1

Примечание:

№ на схеме:34

Наименование:adapter

Каталожный номер:11604207

Комплект:1

Примечание:

№ на схеме:35

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:36

Наименование:Valve AS, drain

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:37

Наименование:Clamp

Каталожный номер:A229900001345

Комплект:1

Примечание:

№ на схеме:38

Наименование:Coarse Water filter tube

Каталожный номер:A820606030088

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp

Каталожный номер:A210855000003

Комплект:7

Примечание:

№ на схеме:40

Наименование:Clamp

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:41

Наименование:Oil drain

Каталожный номер:12213205

Комплект:1

Примечание:

№ на схеме:42

Наименование:fuel return tube SY200B.1.3A.5-2C

Каталожный номер:12957641

Комплект:1

Примечание:
