Система кондиционирования воздуха 12405266

Система кондиционирования воздуха 12405266

← Фильтр дыхательного клапана 60129702 Комплектующие системы кондиционирования воздуха 60168171 →

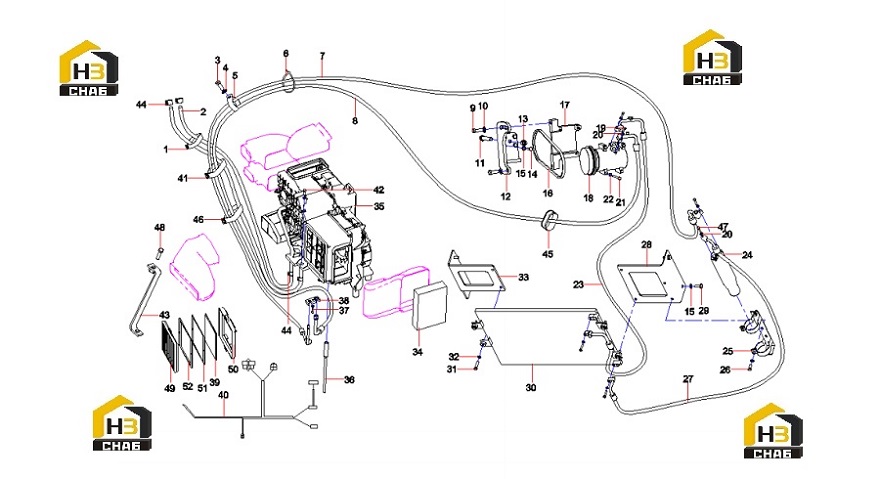

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:60086355
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:13255673
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt M12x20GB5783 10.9
Каталожный номер:A210111000199
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:A210491000121
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:60149606
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Strap, nylon
Каталожный номер:A239900000066
Комплект:105
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:60006323
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, air intake
Каталожный номер:60001235
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:A210111000208
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:A210444000001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M20x120GB5782 10.9
Каталожный номер:A210110000304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CompressorBracketSY310C1.1.8.1
Каталожный номер:A810505011071
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Nut
Каталожный номер:A210307000029
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:A210111000026
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:A210491000120
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:V-belt
Каталожный номер:A230106000403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Adjusting seatSY310C1.1.8.2A
Каталожный номер:10144193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Compressor
Каталожный номер:B220203000007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Bolt M6x30GB5783
Каталожный номер:A210111000082
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Washer
Каталожный номер:24000632
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Bolt
Каталожный номер:A210111000097
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Washer
Каталожный номер:24000633
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Hose, discharge
Каталожный номер:60001233
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Dryer
Каталожный номер:B229900005141
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Bracker, dryer clamp
Каталожный номер:A229900008784
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Bolt
Каталожный номер:A210111000343
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Hose
Каталожный номер:60001238
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Right support of
Каталожный номер:10368412
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Bolt
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:Condenser
Каталожный номер:A220700000028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:Bolt
Каталожный номер:A210111000092
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:Washer
Каталожный номер:60060565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:Left support of condenser
Каталожный номер:10368413
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Filter, fresh air
Каталожный номер:60250669
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Assembly, air conditioner
Каталожный номер:60168171
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:Hose, drain
Каталожный номер:A229900009481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:Screw M6x25GB70.1 10.9
Каталожный номер:24002251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:Plate
Каталожный номер:60250668
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:Filter, recirculation
Каталожный номер:B222100000711
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:Electric system of air conditioner
Каталожный номер:10473304
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Clamp
Каталожный номер:60119587
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:Bolt
Каталожный номер:A210111000323
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:Pipe Bracket
Каталожный номер:A810505990026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:Clamp
Каталожный номер:60166393
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:Grommet
Каталожный номер:11779657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:Clamp
Каталожный номер:60086357
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:Bolt
Каталожный номер:A210111000081
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Bolt
Каталожный номер:A210111000012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:front cover plate
Каталожный номер:13626490
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:rear cover plate component
Каталожный номер:13626481
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:Combined seal pad of Air filter core
Каталожный номер:11908118
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:Filter core cover plate
Каталожный номер:11907017
Комплект:1
Примечание:
