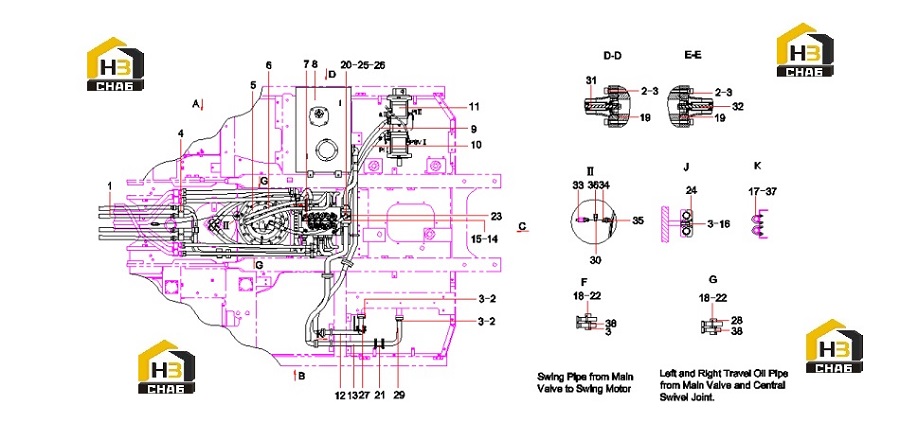

Система гидравлическая платформы экскаватора (часть1) 12745962

← Фильтр b229900000063 Система гидравлическая платформы экскаватора (часть2) 12745962 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103003077

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:A210204000462

Комплект:40

Примечание:

№ на схеме:3

Наименование:Plate

Каталожный номер:A820101316503

Комплект:1

Примечание:

№ на схеме:4

Наименование:pipe nip

Каталожный номер:A820101310467

Комплект:2

Примечание:

№ на схеме:5

Наименование:Assembly, Reducer

Каталожный номер:60043410

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:60066856

Комплект:2

Примечание:

№ на схеме:7

Наименование:Multi-port valve

Каталожный номер:60318593

Комплект:1

Примечание:

№ на схеме:8

Наименование:Hydraulic oil tank

Каталожный номер:13313343

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60019354

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:60185366

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pump, plunger

Каталожный номер:60100129

Комплект:1

Примечание:

№ на схеме:12

Наименование:Oil radiation oil-in tube ASS‘Y_2

Каталожный номер:11807063

Комплект:1

Примечание:

№ на схеме:13

Наименование:Oil radiation oil-in pipe

Каталожный номер:12721525

Комплект:1

Примечание:

№ на схеме:14

Наименование:Transitional blockSY215C9M2K.1.2

Каталожный номер:10741295

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cover Plate

Каталожный номер:11502760

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw

Каталожный номер:A210204000312

Комплект:2

Примечание:

№ на схеме:17

Наименование:U type bolt

Каталожный номер:A820301017131

Комплект:3

Примечание:

№ на схеме:18

Наименование:Nut

Каталожный номер:A210307000031

Комплект:28

Примечание:

№ на схеме:19

Наименование:O-ring

Каталожный номер:B230101000366

Комплект:5

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:3

Примечание:

№ на схеме:21

Наименование:Clamp, pipe

Каталожный номер:A229900004566

Комплект:3

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:A210491000121

Комплект:61

Примечание:

№ на схеме:23

Наименование:Screw

Каталожный номер:A210204000215

Комплект:50

Примечание:

№ на схеме:24

Наименование:Clamp

Каталожный номер:11285265

Комплект:1

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose Assembly

Каталожный номер:B230103000639

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil radiation oil-in tube ASS‘Y_1

Каталожный номер:11806953

Комплект:1

Примечание:

№ на схеме:28

Наименование:plate

Каталожный номер:11530825

Комплект:2

Примечание:

№ на схеме:29

Наименование:Oil radiation oil-in tube

Каталожный номер:12254307

Комплект:1

Примечание:

№ на схеме:30

Наименование:Clamp

Каталожный номер:60086354

Комплект:1

Примечание:

№ на схеме:31

Наименование:Valve, check

Каталожный номер:60205580

Комплект:1

Примечание:

№ на схеме:32

Наименование:Valve, check

Каталожный номер:60205581

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fitting, grease

Каталожный номер:B229900000686

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose AS

Каталожный номер:21053860

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fitting

Каталожный номер:A820205002483

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:1

Примечание:

№ на схеме:37

Наименование:Nut

Каталожный номер:A210307000036

Комплект:14

Примечание:

№ на схеме:38

Наименование:U type bolt

Каталожный номер:A820301013877

Комплект:7

Примечание:
