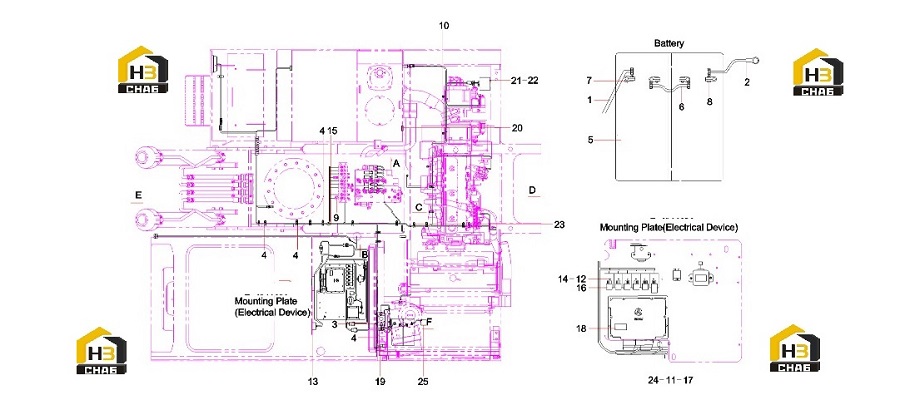

Система электрическая экскаватора 13949034

← Система электрическая 13949034 Выключатель массы 13852709 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power Supply Line

Каталожный номер:60203569

Комплект:1

Примечание:

№ на схеме:2

Наименование:Power Supply Line

Каталожный номер:60203568

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x20GB5783

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:4

Наименование:Strap, nylon

Каталожный номер:60260292

Комплект:7

Примечание:

№ на схеме:5

Наименование:Battery

Каталожный номер:60071633

Комплект:2

Примечание:

№ на схеме:6

Наименование:Wire, power supply

Каталожный номер:60012792

Комплект:1

Примечание:

№ на схеме:7

Наименование:Terminal GP, battery, positive

Каталожный номер:60013322

Комплект:2

Примечание:

№ на схеме:8

Наименование:Terminal GP, battery, negative

Каталожный номер:60013321

Комплект:2

Примечание:

№ на схеме:9

Наименование:Sensor, pressure

Каталожный номер:60217141

Комплект:9

Примечание:

№ на схеме:10

Наименование:Sensor, pressure

Каталожный номер:60217140

Комплект:2

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:-

Комплект:8

Примечание:Modification or other

№ на схеме:12

Наименование:Screw

Каталожный номер:A210210000030

Комплект:5

Примечание:

№ на схеме:13

Наименование:Step motor driver

Каталожный номер:60236122

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:60060562

Комплект:5

Примечание:

№ на схеме:15

Наименование:Grommet

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:16

Наименование:Relay

Каталожный номер:60245361

Комплект:8

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:24000509

Комплект:4

Примечание:

№ на схеме:18

Наименование:Sany Encourage Hydraulic Control

Каталожный номер:13178574

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:60060565

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sensor, hydraulic oil temperature

Каталожный номер:60060301

Комплект:1

Примечание:

№ на схеме:21

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041901

Комплект:2

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:A210111000195

Комплект:6

Примечание:

№ на схеме:23

Наименование:Clamp

Каталожный номер:60083322

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:A210210000003

Комплект:6

Примечание:

№ на схеме:25

Наименование:power switch SY335C9M2KS.8A

Каталожный номер:13852709

Комплект:1

Примечание:
