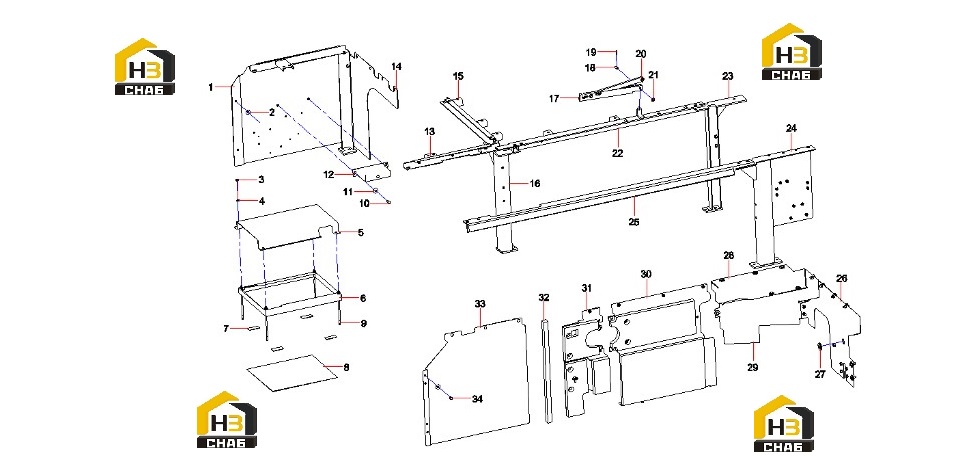

Обвес экскаватора 12739185

← Обвес каркаса экскаватора 12739185 Крепление правой двери 12855224 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear support of

Каталожный номер:12697701

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:60060546

Комплект:2

Примечание:

№ на схеме:3

Наименование:Nut

Каталожный номер:A210307000036

Комплект:12

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:5

Наименование:Battery protective

Каталожный номер:12602227

Комплект:1

Примечание:

№ на схеме:6

Наименование:Battery fixed

Каталожный номер:11583629

Комплект:1

Примечание:

№ на схеме:7

Наименование:Rubber pad, battery

Каталожный номер:A820606030643

Комплект:4

Примечание:

№ на схеме:8

Наименование:Battery rubber pad

Каталожный номер:12569036

Комплект:1

Примечание:

№ на схеме:9

Наименование:Stud, battery hold down

Каталожный номер:11592968

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt M12x20GB5783 10.9

Каталожный номер:A210111000199

Комплект:5

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:60060548

Комплект:71

Примечание:

№ на схеме:12

Наименование:Relay Protective cover

Каталожный номер:12739184

Комплект:1

Примечание:

№ на схеме:13

Наименование:air cleaner cross

Каталожный номер:12456158

Комплект:1

Примечание:

№ на схеме:14

Наименование:Air cleaner baffleSY310C1.1.6

Каталожный номер:11945338

Комплект:1

Примечание:

№ на схеме:15

Наименование:Connection Beam

Каталожный номер:11945285

Комплект:1

Примечание:

№ на схеме:16

Наименование:Left(F) bracket

Каталожный номер:11945719

Комплект:1

Примечание:

№ на схеме:17

Наименование:Support, hood

Каталожный номер:A820302010101

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pin

Каталожный номер:A210508000009

Комплект:3

Примечание:

№ на схеме:19

Наименование:Pin, cotter

Каталожный номер:A210491000014

Комплект:3

Примечание:

№ на схеме:20

Наименование:Rod, hood support

Каталожный номер:A810502015065

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:A210491000121

Комплект:3

Примечание:

№ на схеме:22

Наименование:Front cross rail

Каталожный номер:A810502015192

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right(F) bracketSY310C1.1.6.18

Каталожный номер:A810502015197

Комплект:1

Примечание:

№ на схеме:24

Наименование:Right(B) bracketSY310C1.1.6.22

Каталожный номер:A810502015195

Комплект:1

Примечание:

№ на схеме:25

Наименование:Rear beam

Каталожный номер:A810502015193

Комплект:1

Примечание:

№ на схеме:26

Наименование:Upper partition plate

Каталожный номер:12859666

Комплект:1

Примечание:

№ на схеме:27

Наименование:Rubber protective sleeve

Каталожный номер:11169936

Комплект:1

Примечание:

№ на схеме:28

Наименование:Main body of side clapboard

Каталожный номер:10122468

Комплект:1

Примечание:

№ на схеме:29

Наименование:Main body of main valve lower

Каталожный номер:12859668

Комплект:1

Примечание:

№ на схеме:30

Наименование:engine clapboard

Каталожный номер:12859671

Комплект:1

Примечание:

№ на схеме:31

Наименование:engine clapboard

Каталожный номер:A810502012215

Комплект:1

Примечание:

№ на схеме:32

Наименование:Foam

Каталожный номер:A820699000954

Комплект:1

Примечание:

№ на схеме:33

Наименование:baffle bodySY310C1.1.6.58C.1

Каталожный номер:12456160

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:6

Примечание:
