Комплектующие редуктора (часть2) 60042755

← Комплектующие редуктора (часть1) 60042755 Комплектующие многоходового клапана (часть1) 60318593 →

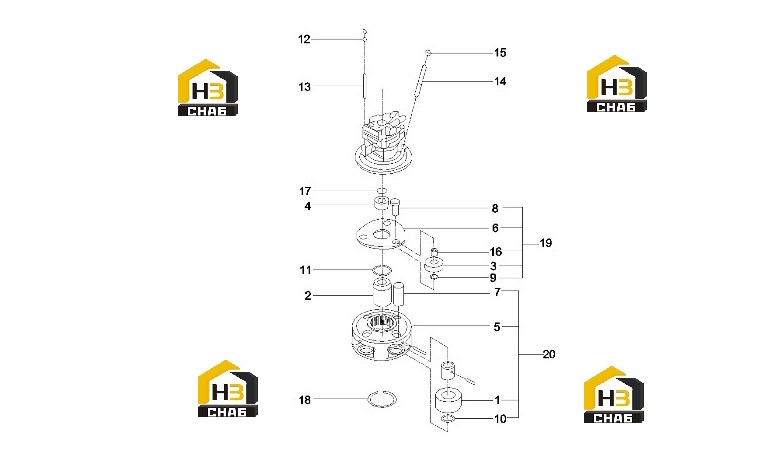

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gear, planetary, No. 2

Каталожный номер:60081427

Комплект:4

Примечание:

№ на схеме:2

Наименование:Gear, sun, No. 2

Каталожный номер:60081426

Комплект:1

Примечание:

№ на схеме:3

Наименование:Gear, planetary, first level

Каталожный номер:60081429

Комплект:3

Примечание:

№ на схеме:4

Наименование:Gear, sun, No. 1

Каталожный номер:60081425

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bracket, No. 2

Каталожный номер:60081431

Комплект:1

Примечание:

№ на схеме:6

Наименование:Carrier, planetary, first level

Каталожный номер:60081469

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gear GP, planetary, secondary

Каталожный номер:60081428

Комплект:4

Примечание:

№ на схеме:8

Наименование:Shaft, planetary gear, first level

Каталожный номер:60081470

Комплект:3

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:60081403

Комплект:3

Примечание:

№ на схеме:10

Наименование:Gasket, No. 2 planetary gear

Каталожный номер:60081430

Комплект:4

Примечание:

№ на схеме:11

Наименование:Gasket

Каталожный номер:60081404

Комплект:1

Примечание:

№ на схеме:12

Наименование:Gauge, oil

Каталожный номер:60081471

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube, oil gauge

Каталожный номер:60081472

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube, fill

Каталожный номер:60008615

Комплект:1

Примечание:

№ на схеме:15

Наименование:Cap, breather

Каталожный номер:B229900002437

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sleeve, shaft

Каталожный номер:60081476

Комплект:3

Примечание:

№ на схеме:17

Наименование:Gear, sun

Каталожный номер:60064417

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, snap

Каталожный номер:60081447

Комплект:1

Примечание:

№ на схеме:19

Наименование:Component

Каталожный номер:60331158

Комплект:1

Примечание:

№ на схеме:20

Наименование:Component

Каталожный номер:60331159

Комплект:1

Примечание:
