Комплектующие многоходового клапана (часть2) 60318593

← Комплектующие многоходового клапана (часть1) 60318593 Комплектующие многоходового клапана (часть3) 60318593 →

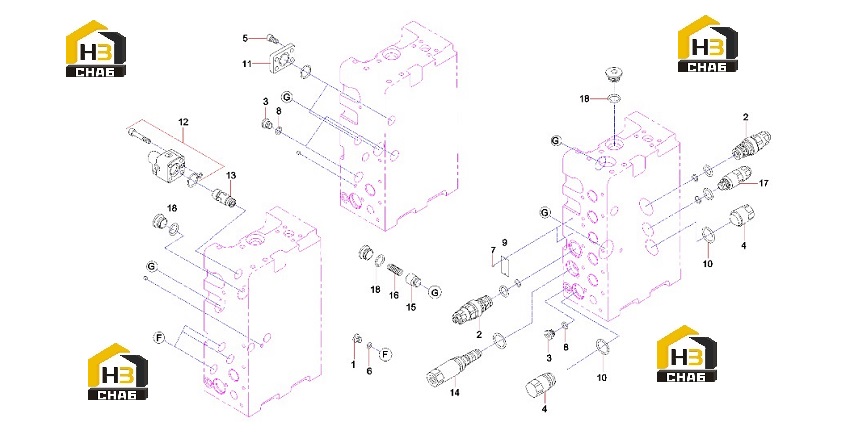

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60008711

Комплект:4

Примечание:

№ на схеме:2

Наименование:Valve, throttle

Каталожный номер:60100489

Комплект:2

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:60008713

Комплект:6

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:60100465

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt, socket head

Каталожный номер:60008717

Комплект:8

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60008697

Комплект:4

Примечание:

№ на схеме:7

Наименование:Rivet

Каталожный номер:60008722

Комплект:2

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60008700

Комплект:7

Примечание:

№ на схеме:9

Наименование:Nameplate

Каталожный номер:60100511

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:60100516

Комплект:2

Примечание:

№ на схеме:11

Наименование:Cap, flanged

Каталожный номер:60008781

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt, socket head

Каталожный номер:60100494

Комплект:1

Примечание:

№ на схеме:13

Наименование:Assy logic poppet

Каталожный номер:60221776

Комплект:1

Примечание:

№ на схеме:14

Наименование:Valve, arm regeneration

Каталожный номер:60100484

Комплект:1

Примечание:

№ на схеме:15

Наименование:Valve, check

Каталожный номер:60008783

Комплект:8

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60008817

Комплект:10

Примечание:

№ на схеме:17

Наименование:Valve, throttle

Каталожный номер:60100491

Комплект:6

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:60008705

Комплект:17

Примечание:
