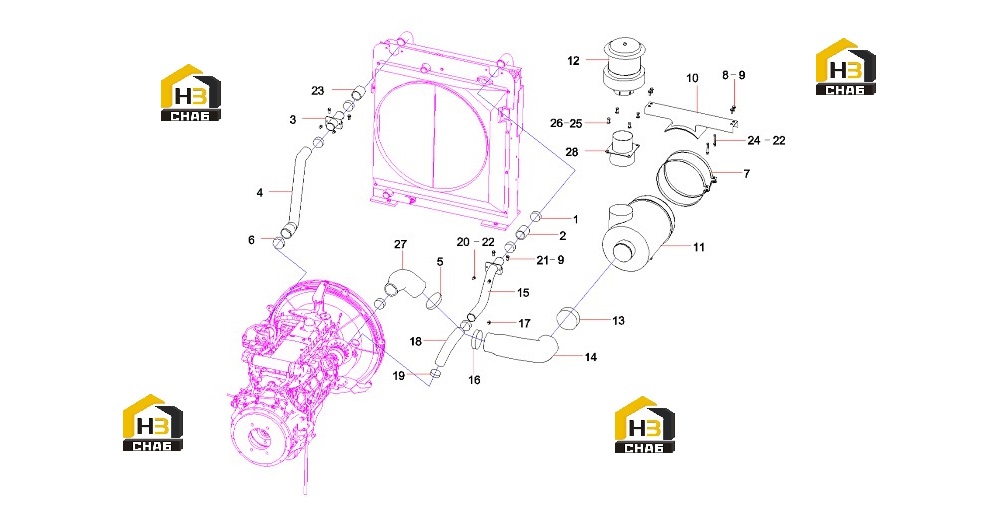

Система впуска воздуха 13553800

← Системы двигателя 13553798 Фильтр воздушный 60125399 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:7

Примечание:

№ на схеме:2

Наименование:Hose SY245C9.1.3.3-8A

Каталожный номер:13352524

Комплект:1

Примечание:

№ на схеме:3

Наименование:Intercooled steel tube

Каталожный номер:13472039

Комплект:1

Примечание:

№ на схеме:4

Наименование:Intercooled air-intake hose

Каталожный номер:13376268

Комплект:1

Примечание:

№ на схеме:5

Наименование:Clamp, T-type

Каталожный номер:A229900002220

Комплект:1

Примечание:

№ на схеме:6

Наименование:Anchor ear

Каталожный номер:A229900001659

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp

Каталожный номер:10131920

Комплект:2

Примечание:

№ на схеме:8

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:10

Наименование:Fixed frame SY305C10.1.3.4.1

Каталожный номер:13376278

Комплект:1

Примечание:

№ на схеме:11

Наименование:Air cleaner

Каталожный номер:60125399

Комплект:1

Примечание:

№ на схеме:12

Наименование:Prefilter, air

Каталожный номер:A222100000384

Комплект:1

Примечание:

№ на схеме:13

Наименование:Anchor ear, T-type

Каталожный номер:A229900002262

Комплект:1

Примечание:

№ на схеме:14

Наименование:front air intake

Каталожный номер:13687843

Комплект:1

Примечание:

№ на схеме:15

Наименование:Inter-Cooler Intake Pipe

Каталожный номер:13472037

Комплект:1

Примечание:

№ на схеме:16

Наименование:Anchor ear, T-type

Каталожный номер:A229900002734

Комплект:1

Примечание:

№ на схеме:17

Наименование:Screw M5x12GB818

Каталожный номер:A210210000003

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose, air inlet (aftercooler)

Каталожный номер:A820606030824

Комплект:1

Примечание:

№ на схеме:19

Наименование:Anchor ear, T-type

Каталожный номер:A229900003759

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:24000289

Комплект:4

Примечание:

№ на схеме:21

Наименование:Bolt M10x16GB5783 10.9

Каталожный номер:A210111000195

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:23

Наименование:Hose SY245C9.1.3.3-16

Каталожный номер:13352516

Комплект:1

Примечание:

№ на схеме:24

Наименование:Bolt M10x90GB5783 10.9

Каталожный номер:A210111000270

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:60262511

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt

Каталожный номер:60262508

Комплект:4

Примечание:

№ на схеме:27

Наименование:rear air inlet rubber hose

Каталожный номер:13376266

Комплект:1

Примечание:

№ на схеме:28

Наименование:Pipe - Connection (Air Inlet)

Каталожный номер:11856750

Комплект:1

Примечание:
