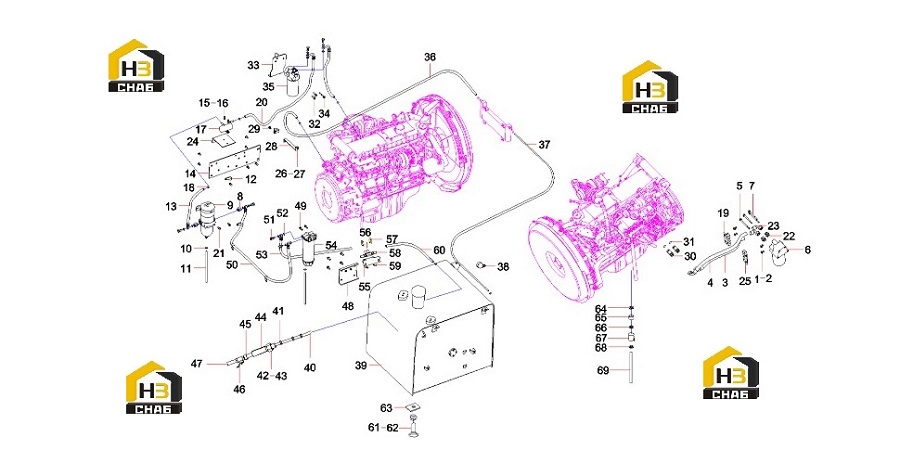

Система топливная 13553799

← Система амортизации двигателя 13564283 Фильтр масляный b222100000398 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25GB5783 Dacroment

Каталожный номер:24000275

Комплект:13

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:24000637

Комплект:24

Примечание:

№ на схеме:3

Наименование:Rubber Hose

Каталожный номер:60137429

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose, oil

Каталожный номер:60071651

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M10x140GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:6

Наименование:Filter, engine oil

Каталожный номер:B222100000398

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:8

Наименование:Reducer

Каталожный номер:12518431

Комплект:2

Примечание:

№ на схеме:9

Наименование:Filter, fuel

Каталожный номер:B222100000728

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030088

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086356

Комплект:7

Примечание:

№ на схеме:13

Наименование:Fuel pipe SY215C9M3KS.1.3.5-8

Каталожный номер:13555071

Комплект:2

Примечание:

№ на схеме:14

Наименование:mounting plate for engine oil

Каталожный номер:13584361

Комплект:1

Примечание:

№ на схеме:15

Наименование:Screw M6X30GB70.1

Каталожный номер:A210204000133

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:17

Наименование:Fuel pump

Каталожный номер:60018583

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hoop

Каталожный номер:A210855000003

Комплект:13

Примечание:

№ на схеме:19

Наименование:Oil pipe

Каталожный номер:12891091

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fuel pipe SY305C9I3KH.1.3.5-6

Каталожный номер:13556679

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x25GB70.1 10.9

Каталожный номер:23000066

Комплект:2

Примечание:

№ на схеме:22

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:24

Наименование:installation plate

Каталожный номер:13584359

Комплект:1

Примечание:

№ на схеме:25

Наименование:Oil pipe left

Каталожный номер:12891149

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M12x25GB5783 Dacroment

Каталожный номер:24000292

Комплект:5

Примечание:

№ на схеме:27

Наименование:Washer

Каталожный номер:24000639

Комплект:23

Примечание:

№ на схеме:28

Наименование:Clip

Каталожный номер:A810505990026

Комплект:1

Примечание:

№ на схеме:29

Наименование:Bolt

Каталожный номер:A210111000199

Комплект:8

Примечание:

№ на схеме:30

Наименование:Adapter

Каталожный номер:11609465

Комплект:2

Примечание:

№ на схеме:31

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:32

Наименование:Screw M10x40GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:33

Наименование:mounting plate of fuel filtering

Каталожный номер:13584364

Комплект:1

Примечание:

№ на схеме:34

Наименование:Screw M10x80GB70.1 10.9

Каталожный номер:A210204000358

Комплект:1

Примечание:

№ на схеме:35

Наименование:Fule filter

Каталожный номер:60250940

Комплект:1

Примечание:

№ на схеме:36

Наименование:fuel return tube SY200B.1.3A.5-2C

Каталожный номер:12957641

Комплект:1

Примечание:

№ на схеме:37

Наименование:fuel return tube

Каталожный номер:13645635

Комплект:1

Примечание:

№ на схеме:38

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:39

Наименование:Fuel Tank Assy.

Каталожный номер:13551416

Комплект:1

Примечание:

№ на схеме:40

Наименование:soft pipe

Каталожный номер:12019940

Комплект:1

Примечание:

№ на схеме:41

Наименование:Grommet

Каталожный номер:11348391

Комплект:5

Примечание:

№ на схеме:42

Наименование:Washer

Каталожный номер:24000514

Комплект:1

Примечание:

№ на схеме:43

Наименование:Nut

Каталожный номер:A210307000028

Комплект:1

Примечание:

№ на схеме:44

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:45

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:46

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:48

Наименование:Prefiltration support

Каталожный номер:13584357

Комплект:1

Примечание:

№ на схеме:49

Наименование:Screw M10x35GB70.1 10.9

Каталожный номер:A210204000215

Комплект:2

Примечание:

№ на схеме:50

Наименование:Fuel pipe SY305C9I3KH.1.3.5-5

Каталожный номер:13556678

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt, articulated

Каталожный номер:A210199000016

Комплект:4

Примечание:

№ на схеме:52

Наименование:Washer

Каталожный номер:A210459000002

Комплект:8

Примечание:

№ на схеме:53

Наименование:Fuel pipe SY305C9I3KH.1.3.5-12

Каталожный номер:13645637

Комплект:1

Примечание:

№ на схеме:54

Наименование:Fuel Filter assemble RCA-5

Каталожный номер:13539580

Комплект:1

Примечание:

№ на схеме:55

Наименование:bracket SY245C9.1.3.5-8

Каталожный номер:13258713

Комплект:1

Примечание:

№ на схеме:56

Наименование:Valve, ball

Каталожный номер:24002027

Комплект:1

Примечание:

№ на схеме:57

Наименование:U-bolt

Каталожный номер:11371487

Комплект:2

Примечание:

№ на схеме:58

Наименование:ConnectorSY335C9I4K.1.3.5-11

Каталожный номер:12566635

Комплект:2

Примечание:

№ на схеме:59

Наименование:Nut M6GB6170

Каталожный номер:A210307000016

Комплект:2

Примечание:

№ на схеме:60

Наименование:fuel return tube

Каталожный номер:13645636

Комплект:1

Примечание:

№ на схеме:61

Наименование:Screw M16x35GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:62

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:63

Наименование:GasketSY215C9M2KS.1.3.5-1

Каталожный номер:12931354

Комплект:9

Примечание:

№ на схеме:64

Наименование:Washer, copper

Каталожный номер:60006362

Комплект:1

Примечание:

№ на схеме:65

Наименование:Connector, valve, oil drain

Каталожный номер:11604207

Комплект:1

Примечание:

№ на схеме:66

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:67

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:68

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:69

Наименование:Pipe, oil drain

Каталожный номер:12213205

Комплект:1

Примечание:
