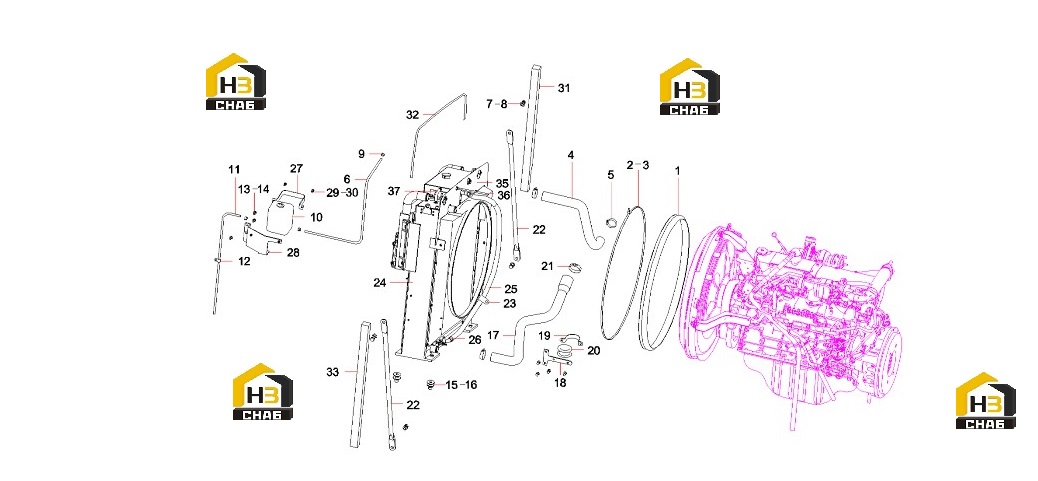

Система охлаждения 13553801

← Воздухоочиститель a222100000384 Радиатор 60274098 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover, rubber

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:3

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:4

Наименование:Return rubber hose

Каталожный номер:13376276

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:3

Примечание:

№ на схеме:6

Наименование:hoseSY245C9.1.3.3-15

Каталожный номер:13217729

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M16x30GB5783 10.9

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer 16GB1230

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:9

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:7

Примечание:

№ на схеме:10

Наименование:Tank,reservoir,liquid

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clip, wire

Каталожный номер:60083322

Комплект:2

Примечание:

№ на схеме:13

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:10

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:15

Наименование:Screw M12x30GB70.110.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:17

Наименование:Oil-in rubber hose

Каталожный номер:13376275

Комплект:1

Примечание:

№ на схеме:18

Наименование:tube collar SY305C9I3KH.1.3.3.1

Каталожный номер:13667734

Комплект:1

Примечание:

№ на схеме:19

Наименование:bracket SY305C9I3KH.1.3.3-2

Каталожный номер:13667710

Комплект:1

Примечание:

№ на схеме:20

Наименование:Sleeve

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp, T-type

Каталожный номер:60202886

Комплект:1

Примечание:

№ на схеме:22

Наименование:Support

Каталожный номер:A820301017054

Комплект:2

Примечание:

№ на схеме:23

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:24

Наименование:Radiator

Каталожный номер:60274098

Комплект:1

Примечание:

№ на схеме:25

Наименование:pipe SY305C9I3KH.1.3.3-3

Каталожный номер:13671625

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose ring hoop

Каталожный номер:60210577

Комплект:2

Примечание:

№ на схеме:27

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bracket

Каталожный номер:A810102099162

Комплект:1

Примечание:

№ на схеме:29

Наименование:Screw M8x20GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:30

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:31

Наименование:Right-hand sponge

Каталожный номер:13668171

Комплект:1

Примечание:

№ на схеме:32

Наименование:Sealing strip SY245C9.1.6.21C-3

Каталожный номер:13546103

Комплект:1

Примечание:

№ на схеме:33

Наименование:Left-hand sponge SY305C10.1.3.3

Каталожный номер:13382621

Комплект:1

Примечание:

№ на схеме:35

Наименование:top plate SY305C9I3KH.1.3.3-1

Каталожный номер:13667542

Комплект:1

Примечание:

№ на схеме:36

Наименование:pipe SY305C9I3KH.1.3.3-5

Каталожный номер:13687927

Комплект:1

Примечание:

№ на схеме:37

Наименование:pipe SY305C9I3KH.1.3.3-6

Каталожный номер:13687946

Комплект:1

Примечание:
