Система гидравлическая экскаватора (часть1) 13557312

Система гидравлическая экскаватора (часть1) 13557312

← Насос топливный 60311897 Система гидравлическая экскаватора (часть2) 13557312 →

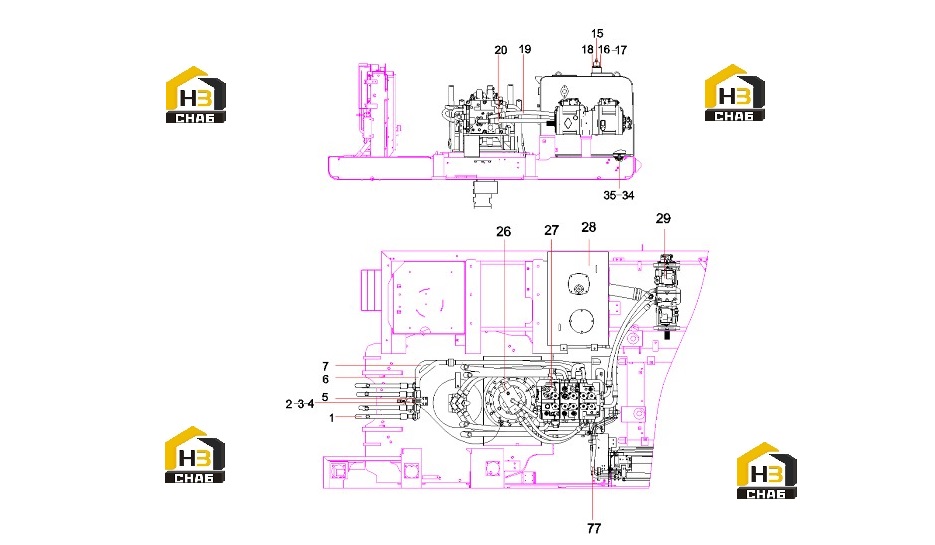

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Resin tube
Каталожный номер:60283771
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:U-bolt
Каталожный номер:11131585
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000639
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Nut M12GB6170
Каталожный номер:A210307000001
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket SY365CAI2KS.1.2.3.6
Каталожный номер:13697747
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Piping, boom-down
Каталожный номер:12346065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:steel pipeSY335C9I2KH.1.2.2
Каталожный номер:13124598
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve, breather
Каталожный номер:60129702
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:O-ring 59.4x3.1JISB2401
Каталожный номер:B230101000366
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:rubber hose
Каталожный номер:60190296
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:rubber hose
Каталожный номер:60190295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:Reducer GP
Каталожный номер:60043410
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:Multi-port valve
Каталожный номер:60248992
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:Hydraulic oil tank
Каталожный номер:13376357
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:Pump, plunger
Каталожный номер:60100129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:Screw M16x35GB70.1 10.9
Каталожный номер:A210204000198
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:Washer
Каталожный номер:24000642
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:77
Наименование:Oil drainage and return pipeline
Каталожный номер:13679000
Комплект:1
Примечание:
