Крепление правой двери 13662335

Крепление правой двери 13662335

← Перегородка воздухоочистителя 13662752 Замок дверной 13582539 →

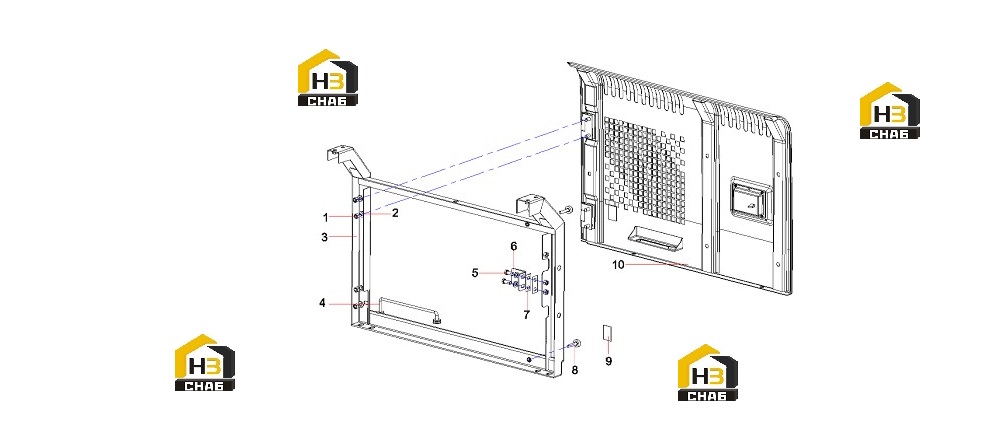

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Nut M12GB6170 10
Каталожный номер:A210307000031
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:24000639
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:right door frame
Каталожный номер:13662337
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Catch
Каталожный номер:12196084
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Gasket
Каталожный номер:12669836
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Sponge SY335CA.1.6.1-3
Каталожный номер:13610831
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:right door SY305C9H.1.6.3.2
Каталожный номер:13582539
Комплект:1
Примечание:
