Комплектующие экскаватора 13596831

← Компоненты основные экскаватора 13492289 sy305c9 Системы двигателя 13553798 →

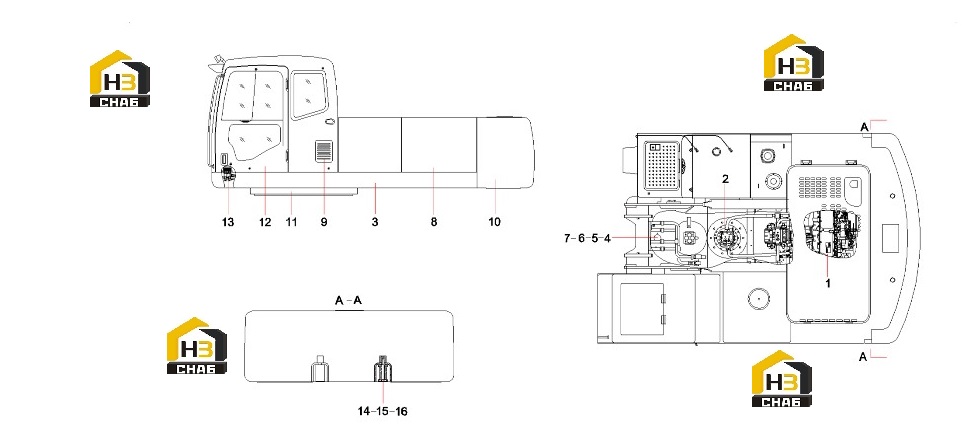

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Power system SY305C9I3KH.1.3

Каталожный номер:13553798

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic main pipeline

Каталожный номер:13557312

Комплект:1

Примечание:

№ на схеме:3

Наименование:Revolving Frame

Каталожный номер:13635041

Комплект:1

Примечание:

№ на схеме:4

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:8

Наименование:General assembly of covering parts

Каталожный номер:13667572

Комплект:1

Примечание:

№ на схеме:9

Наименование:air conditioning SY305C9I3K.1.8

Каталожный номер:13679871

Комплект:1

Примечание:

№ на схеме:10

Наименование:Counterweight assembly

Каталожный номер:13584581

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rotary bearing assy

Каталожный номер:13253628

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cab SY305C9I3KH.1.5

Каталожный номер:13597480

Комплект:1

Примечание:

№ на схеме:13

Наименование:pilot pipeline SY305C9I3KH.1.4

Каталожный номер:13680881

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer 33GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw M33x320GB5782 10.9

Каталожный номер:60112963

Комплект:4

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:
