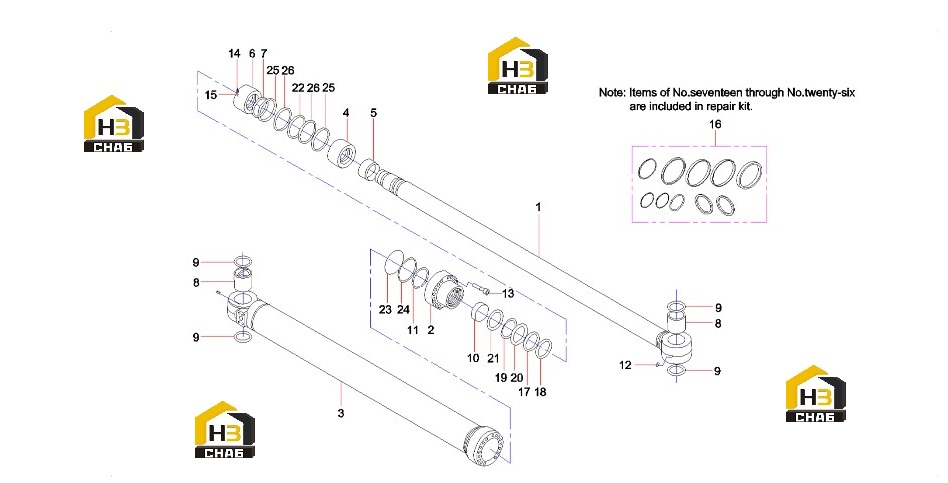

Цилиндр ковша 60071887

← Цилиндр стрелы 60039793 Ковш в сборе 12923938 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston Rod

Каталожный номер:60174472

Комплект:1

Примечание:

№ на схеме:2

Наименование:Front wheel inclined oil cylinder

Каталожный номер:60174452

Комплект:1

Примечание:

№ на схеме:3

Наименование:End cover

Каталожный номер:60174457

Комплект:1

Примечание:

№ на схеме:4

Наименование:Piston

Каталожный номер:60174466

Комплект:1

Примечание:

№ на схеме:5

Наименование:Sleeve, buffer

Каталожный номер:60065206

Комплект:1

Примечание:

№ на схеме:6

Наименование:Nut

Каталожный номер:60154028

Комплект:1

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60174451

Комплект:1

Примечание:

№ на схеме:8

Наименование:Sleeve, shaft

Каталожный номер:60044359

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ring, dust

Каталожный номер:60044361

Комплект:4

Примечание:

№ на схеме:10

Наименование:shaft sleeve

Каталожный номер:60154010

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring, retaining

Каталожный номер:60153990

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cup, oil

Каталожный номер:60169622

Комплект:2

Примечание:

№ на схеме:13

Наименование:Screw

Каталожный номер:60022043

Комплект:12

Примечание:

№ на схеме:14

Наименование:Screw, socket head

Каталожный номер:60174438

Комплект:1

Примечание:

№ на схеме:15

Наименование:Steel Ball

Каталожный номер:21010039

Комплект:1

Примечание:

№ на схеме:16

Наименование:26.5T Bucket Cylinder Repair Kit

Каталожный номер:60140860

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, dust

Каталожный номер:60065342

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ring, retaining

Каталожный номер:60065242

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ring, seal

Каталожный номер:60154049

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ring, retainer, switch

Каталожный номер:60154022

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ring, buffer

Каталожный номер:60065204

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ring, seal

Каталожный номер:60065351

Комплект:1

Примечание:

№ на схеме:23

Наименование:O-ring

Каталожный номер:60174487

Комплект:1

Примечание:

№ на схеме:24

Наименование:Ring, retaining

Каталожный номер:60065251

Комплект:1

Примечание:

№ на схеме:25

Наименование:Ring, contaminant

Каталожный номер:60065217

Комплект:2

Примечание:

№ на схеме:26

Наименование:Guide Ring

Каталожный номер:60174496

Комплект:2

Примечание:
