Система выхлопная 13553802

← Радиатор 60274098 Система амортизации двигателя 13564283 →

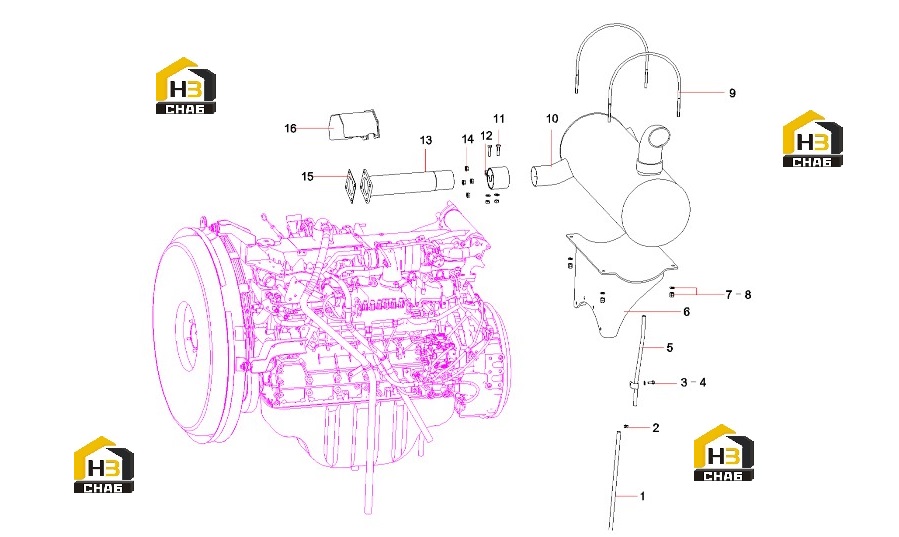

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:A820606030837

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:1

Примечание:

№ на схеме:5

Наименование:water tube SY305C9I3KH.1.3.2.3

Каталожный номер:13584355

Комплект:1

Примечание:

№ на схеме:6

Наименование:muffler support

Каталожный номер:13534369

Комплект:1

Примечание:

№ на схеме:7

Наименование:Nut M10GB6170 10

Каталожный номер:A210307000036

Комплект:10

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:6

Примечание:

№ на схеме:9

Наименование:U type anchor SY305C9I3KH.1.3.2

Каталожный номер:13584352

Комплект:2

Примечание:

№ на схеме:10

Наименование:muffler

Каталожный номер:60274102

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt M10x40GB5783 10.9

Каталожный номер:21005186

Комплект:2

Примечание:

№ на схеме:12

Наименование:Clamp

Каталожный номер:11761299

Комплект:1

Примечание:

№ на схеме:13

Наименование:exhaust pipe SY305C9I3KH.1.3.2.2

Каталожный номер:13546754

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:A210346000007

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:60101678

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cover, Insulation

Каталожный номер:A810102072198

Комплект:1

Примечание:
