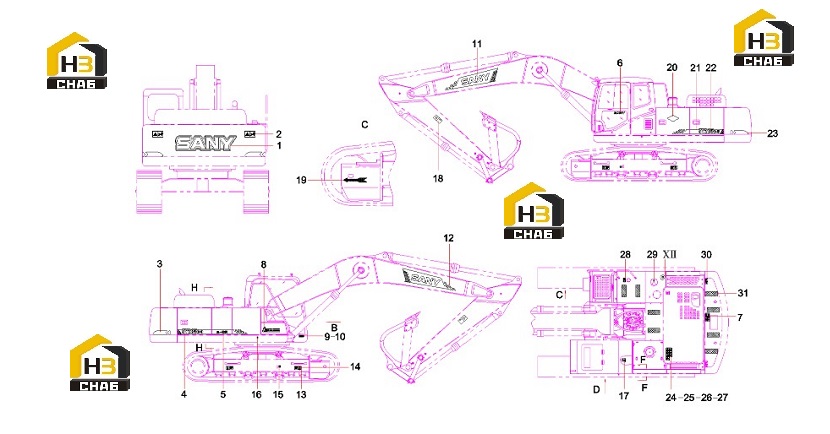

Шильдики (часть1) 13693921

← Система электрическая экскаватора 13691868 Шильдики (часть2) 13693921 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Decal, counterweight

Каталожный номер:12722067

Комплект:1

Примечание:

№ на схеме:2

Наименование:Decal, warning, counterweight

Каталожный номер:A820699001016

Комплект:2

Примечание:

№ на схеме:3

Наименование:Film, reflective, counterweight

Каталожный номер:12727593

Комплект:1

Примечание:

№ на схеме:4

Наименование:Machine Model Marking

Каталожный номер:13626619

Комплект:1

Примечание:

№ на схеме:5

Наименование:Decal

Каталожный номер:12780274

Комплект:1

Примечание:

№ на схеме:6

Наименование:Label, power socket

Каталожный номер:12842974

Комплект:1

Примечание:

№ на схеме:7

Наименование:Decal,exhaust

Каталожный номер:12728493

Комплект:1

Примечание:

№ на схеме:8

Наименование:Decal, service hotline

Каталожный номер:60202777

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nameplate

Каталожный номер:10251978

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rivet

Каталожный номер:A210510000007

Комплект:4

Примечание:

№ на схеме:11

Наименование:Decal, boom, left

Каталожный номер:12722073

Комплект:1

Примечание:

№ на схеме:12

Наименование:Decal, boom, right

Каталожный номер:12722074

Комплект:1

Примечание:

№ на схеме:13

Наименование:Diagram, hoisting point

Каталожный номер:A820101990552

Комплект:4

Примечание:

№ на схеме:14

Наименование:Decal,tie-down,shipment

Каталожный номер:A820601990934

Комплект:4

Примечание:

№ на схеме:15

Наименование:Decal, warning, tensioner

Каталожный номер:A820601990968

Комплект:2

Примечание:

№ на схеме:16

Наименование:Decal, center of gravity

Каталожный номер:12033801

Комплект:2

Примечание:

№ на схеме:17

Наименование:Decal, warning, no-sitting

Каталожный номер:11323371

Комплект:1

Примечание:

№ на схеме:18

Наименование:Decal, warning, arm

Каталожный номер:A820601990963

Комплект:2

Примечание:

№ на схеме:19

Наименование:Decal, instruction, forward

Каталожный номер:12057746

Комплект:2

Примечание:

№ на схеме:20

Наименование:Decal

Каталожный номер:60202772

Комплект:1

Примечание:

№ на схеме:21

Наименование:Machine Model Marking

Каталожный номер:13626618

Комплект:1

Примечание:

№ на схеме:22

Наименование:Decal, machine model

Каталожный номер:12780271

Комплект:2

Примечание:

№ на схеме:23

Наименование:Film, reflective, counterweight

Каталожный номер:12727594

Комплект:1

Примечание:

№ на схеме:24

Наименование:Decal, warning, anti-spray

Каталожный номер:A820699000948

Комплект:1

Примечание:

№ на схеме:25

Наименование:Mark, warning, "Hand injury by fan"

Каталожный номер:A820101050793

Комплект:1

Примечание:

№ на схеме:26

Наименование:Decal, warning, belt safety

Каталожный номер:A820699001017

Комплект:1

Примечание:

№ на схеме:27

Наименование:Decal, warning, engine hood

Каталожный номер:A820601990973

Комплект:1

Примечание:

№ на схеме:28

Наименование:Decal, fuel tank

Каталожный номер:A820601991039

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hydraulic oil tank indicative board

Каталожный номер:13536536

Комплект:1

Примечание:

№ на схеме:30

Наименование:Decal, warning, falling

Каталожный номер:A820601990926

Комплект:3

Примечание:

№ на схеме:31

Наименование:Anti-skid, long

Каталожный номер:A820699000369

Комплект:12

Примечание:
