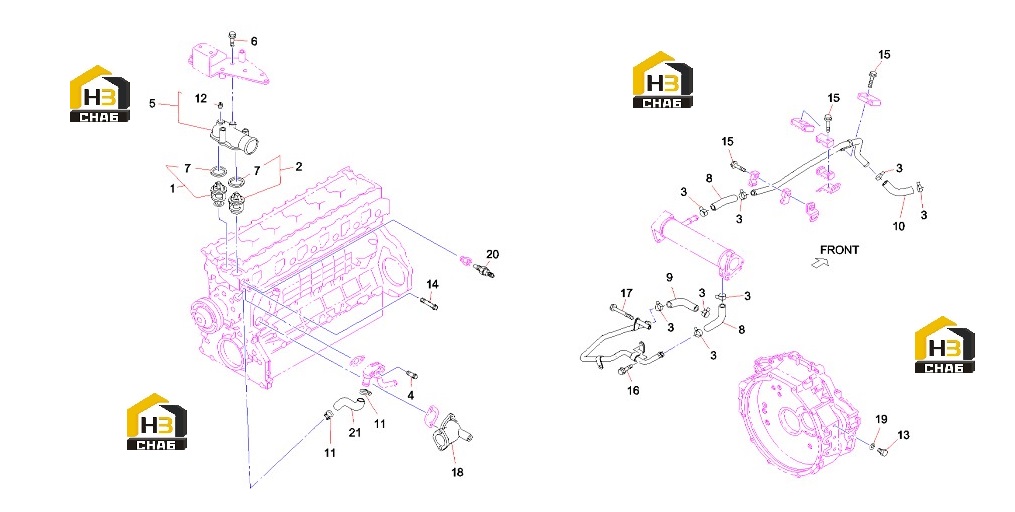

Комплектующие термостата 60311189

← Насос водяной 60311176 Трубки водяные 60311200 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Thermostat

Каталожный номер:60311190

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thermostat

Каталожный номер:60311191

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clip ID=20

Каталожный номер:60311192

Комплект:8

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:B229900004300

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tube, Outlet

Каталожный номер:B229900004201

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:B229900004863

Комплект:4

Примечание:

№ на схеме:7

Наименование:Gasket

Каталожный номер:60311193

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose

Каталожный номер:60311194

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hose

Каталожный номер:60311195

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:60311196

Комплект:1

Примечание:

№ на схеме:11

Наименование:Clamp

Каталожный номер:B229900004753

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:B229900004675

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60311197

Комплект:1

Примечание:

№ на схеме:14

Наименование:Tube

Каталожный номер:B229900004276

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:60093241

Комплект:3

Примечание:

№ на схеме:16

Наименование:Bolt 028060-8120 M8x12 flange

Каталожный номер:60311198

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:B229900004863

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tube

Каталожный номер:B229900004413

Комплект:1

Примечание:

№ на схеме:19

Наименование:Gasket T=2.5

Каталожный номер:60311199

Комплект:1

Примечание:

№ на схеме:20

Наименование:Switch, water temperature

Каталожный номер:B241200001054

Комплект:1

Примечание:

№ на схеме:21

Наименование:Hose, Bypass

Каталожный номер:B229900004392

Комплект:1

Примечание:
