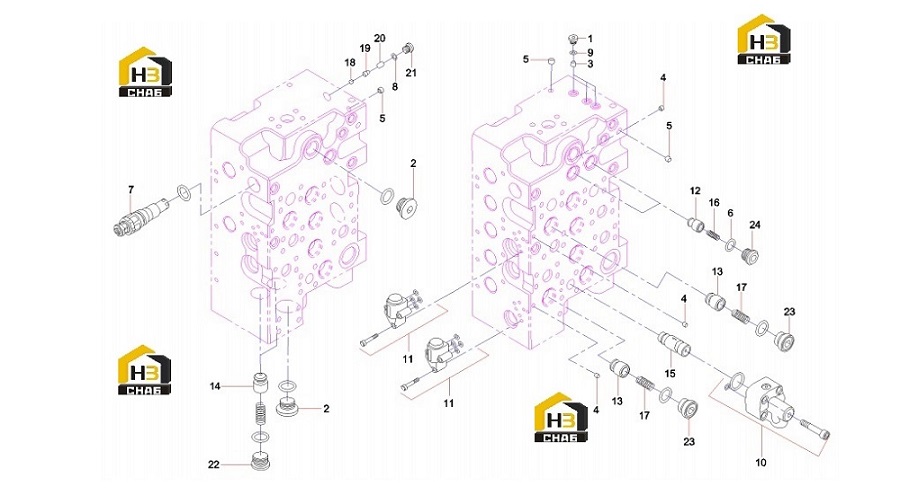

Комплектующие многоходового клапана (часть3) 60066346

← Комплектующие многоходового клапана (часть2) 60066346 Крепление клапана и уплотнительные кольца 60066346 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:60100467

Комплект:3

Примечание:

№ на схеме:2

Наименование:Plug

Каталожный номер:60008712

Комплект:3

Примечание:

№ на схеме:3

Наименование:Valve, throttle

Каталожный номер:60100492

Комплект:3

Примечание:

№ на схеме:4

Наименование:Setscrew

Каталожный номер:60008728

Комплект:5

Примечание:

№ на схеме:5

Наименование:Plug

Каталожный номер:60008820

Комплект:3

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:60008703

Комплект:2

Примечание:

№ на схеме:7

Наименование:Ass'Y Main Relief Valve

Каталожный номер:60150690

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:60008696

Комплект:1

Примечание:

№ на схеме:9

Наименование:O-ring

Каталожный номер:60008708

Комплект:4

Примечание:

№ на схеме:10

Наименование:Body,BP valve

Каталожный номер:60105086

Комплект:1

Примечание:

№ на схеме:11

Наименование:Valve GP, control

Каталожный номер:60100493

Комплект:2

Примечание:

№ на схеме:12

Наименование:Valve, lift

Каталожный номер:60038108

Комплект:2

Примечание:

№ на схеме:13

Наименование:Valve, check

Каталожный номер:60008784

Комплект:2

Примечание:

№ на схеме:14

Наименование:Valve, check

Каталожный номер:60100475

Комплект:2

Примечание:

№ на схеме:15

Наименование:Spool,BP valve

Каталожный номер:60105087

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring

Каталожный номер:60100504

Комплект:2

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:60008765

Комплект:2

Примечание:

№ на схеме:18

Наименование:Ball

Каталожный номер:60075545

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve, throttle

Каталожный номер:60075575

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spring

Каталожный номер:60075592

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:60008714

Комплект:1

Примечание:

№ на схеме:22

Наименование:Plug

Каталожный номер:60008715

Комплект:11

Примечание:

№ на схеме:23

Наименование:Plug

Каталожный номер:60008779

Комплект:2

Примечание:

№ на схеме:24

Наименование:Plug, oil

Каталожный номер:60038656

Комплект:2

Примечание:
