Комплектующие экскаватора 13717156

← Компоненты основные экскаватора 13594272 sy285c9 Трубопровод гидравлической системы 13712675 →

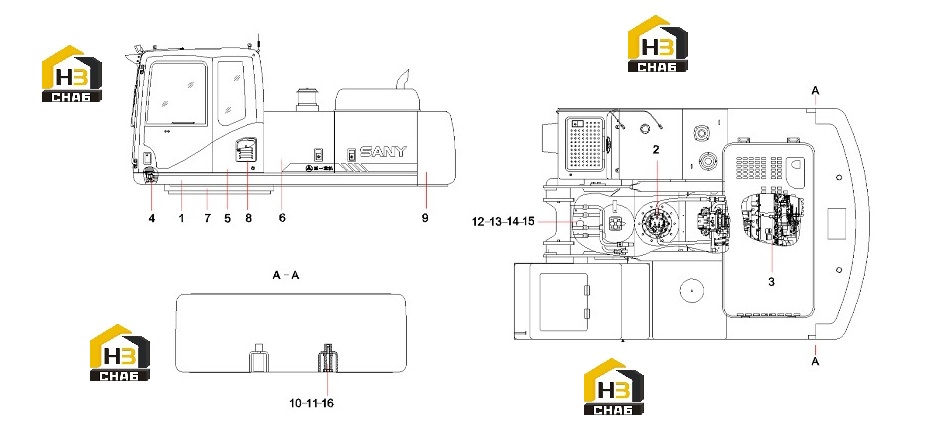

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Revolving Frame SY285C9I3K.1.1

Каталожный номер:13685523

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hydraulic main pipeline

Каталожный номер:13712675

Комплект:1

Примечание:

№ на схеме:3

Наименование:Power system SY305C9I3KH.1.3

Каталожный номер:13553798

Комплект:1

Примечание:

№ на схеме:4

Наименование:Pilot Pipeline SY285C9I3K.1.4

Каталожный номер:13712717

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cab SY285C9I3K.1.5B

Каталожный номер:13693932

Комплект:1

Примечание:

№ на схеме:6

Наименование:General assembly of covering parts

Каталожный номер:13695072

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing AS, swing

Каталожный номер:11174026

Комплект:1

Примечание:

№ на схеме:8

Наименование:Air conditioning

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:9

Наименование:Counterweight assembly

Каталожный номер:13584603

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 33GB1230

Каталожный номер:60013102

Комплект:4

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:60013101

Комплект:4

Примечание:

№ на схеме:12

Наименование:Gasket, seal

Каталожный номер:A820606030364

Комплект:1

Примечание:

№ на схеме:13

Наименование:Cover

Каталожный номер:A820101117871

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt M12x30GB578310.9

Каталожный номер:A210111000202

Комплект:2

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:24000639

Комплект:2

Примечание:

№ на схеме:16

Наименование:Shim

Каталожный номер:A820101326339

Комплект:2

Примечание:
