Хомут 11161350

← Трубопровод левого гидроцилиндра стрелы 11161836 Трубопровод правого гидроцилиндра стрелы 11161716 →

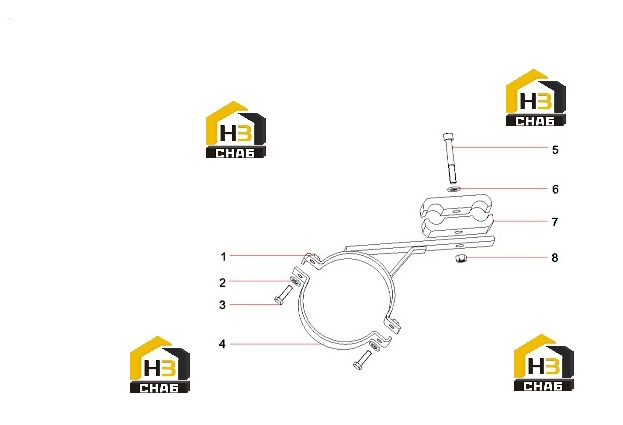

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Weldment, pipe clip

Каталожный номер:11160961

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10GB1230

Каталожный номер:A210491000120

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bolt M10x35GB5783

Каталожный номер:A210111000025

Комплект:2

Примечание:

№ на схеме:4

Наименование:Clamp, pipe

Каталожный номер:11160686

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M12x90GB70.1

Каталожный номер:A210204000031

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer 12GB1230

Каталожный номер:A210491000121

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp, 2-pipe

Каталожный номер:10267928

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut M12GB6170

Каталожный номер:A210307000001

Комплект:1

Примечание:
