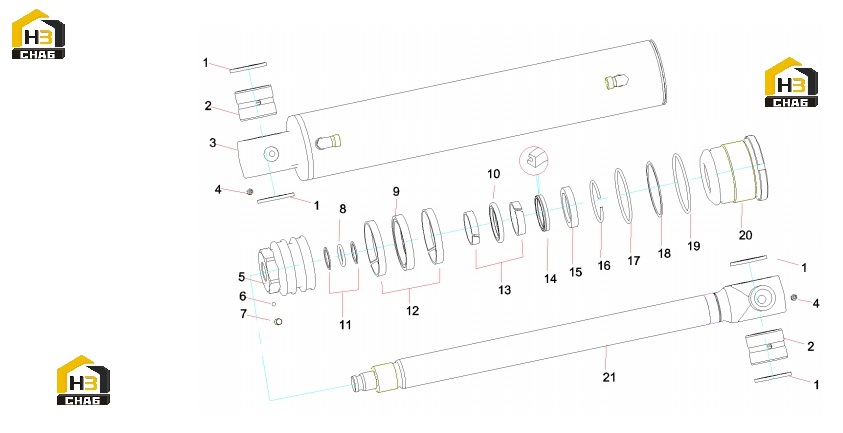

Цилиндр масляный zx26.5 13915468

← Сапун 60237031 Противовес sy26c1y4lu.1.3 13940022 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust ring

Каталожный номер:60255848

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bush ZX35.3.1-3

Каталожный номер:13047575

Комплект:2

Примечание:

№ на схеме:3

Наименование:Cylinder assem. ZX26.5.2

Каталожный номер:13915472

Комплект:1

Примечание:

№ на схеме:4

Наименование:Zerk, Grease

Каталожный номер:A210804000002

Комплект:2

Примечание:

№ на схеме:5

Наименование:Piston ZX35.3.2A-2

Каталожный номер:13048967

Комплект:1

Примечание:

№ на схеме:6

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw M8x16 GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:A210609000155

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ring,seal

Каталожный номер:60035793

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal ring 40x55.1x6.3

Каталожный номер:13599600

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ring,retainer

Каталожный номер:24004190

Комплект:2

Примечание:

№ на схеме:12

Наименование:Ring, Wear

Каталожный номер:B230101001681

Комплект:2

Примечание:

№ на схеме:13

Наименование:Backup Ring M40x45x9.7

Каталожный номер:B230101001516

Комплект:2

Примечание:

№ на схеме:14

Наименование:B3 seal ring

Каталожный номер:B230101000369

Комплект:1

Примечание:

№ на схеме:15

Наименование:Dust ring

Каталожный номер:60163663

Комплект:1

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:A210609000134

Комплект:1

Примечание:

№ на схеме:18

Наименование:Retaining ring

Каталожный номер:B229900001477

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-ring 75x3.55 GB3452.1

Каталожный номер:A210609000135

Комплект:1

Примечание:

№ на схеме:20

Наименование:Guide sleeve ZX16.3.4-2

Каталожный номер:13020942

Комплект:1

Примечание:

№ на схеме:21

Наименование:Piston rod ZX26.5.1

Каталожный номер:13915471

Комплект:1

Примечание:
