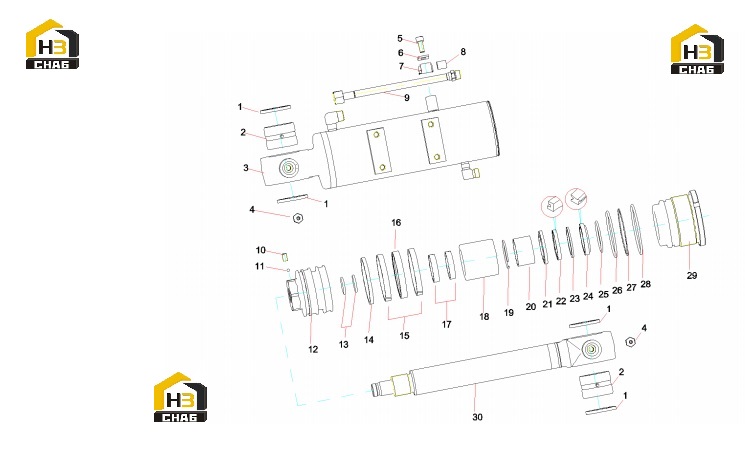

Цилиндр масляный отвала zx26.4 13915446

← Уплотнения гидрораспределителя 60022417 Подшипник поворотный ssf0525/20chh 13863870 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Dust ring

Каталожный номер:60255849

Комплект:4

Примечание:

№ на схеме:2

Наименование:Bush ZX35.3.4B-3

Каталожный номер:13239087

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cylinder Assem. ZX26.4.2

Каталожный номер:13915449

Комплект:1

Примечание:

№ на схеме:4

Наименование:Cup, oil

Каталожный номер:A229900010158

Комплект:2

Примечание:

№ на схеме:5

Наименование:Screw M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:1

Примечание:

№ на схеме:6

Наименование:Washer ZX35.3.1B-6

Каталожный номер:13469025

Комплект:1

Примечание:

№ на схеме:7

Наименование:Pipe Clamp ZX16.3.1-5

Каталожный номер:13008028

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber pad ZX26.4-4

Каталожный номер:13942943

Комплект:1

Примечание:

№ на схеме:9

Наименование:Oil tube component II ZX26.4.3

Каталожный номер:13917289

Комплект:1

Примечание:

№ на схеме:10

Наименование:Screw M8x16 GB77

Каталожный номер:A210206000004

Комплект:1

Примечание:

№ на схеме:11

Наименование:Ball, steel

Каталожный номер:A210661000016

Комплект:1

Примечание:

№ на схеме:12

Наименование:Piston ZX35.3.1-2

Каталожный номер:13047574

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring 24.99x3.53AS568-214

Каталожный номер:B230101000580

Комплект:2

Примечание:

№ на схеме:14

Наименование:Anti-pollution loop

Каталожный номер:60192119

Комплект:1

Примечание:

№ на схеме:15

Наименование:UP guide ring

Каталожный номер:B230101001878

Комплект:2

Примечание:

№ на схеме:16

Наименование:Seal ring

Каталожный номер:60250367

Комплект:1

Примечание:

№ на схеме:17

Наименование:Ring, guide, UP

Каталожный номер:A880803040036

Комплект:2

Примечание:

№ на схеме:18

Наименование:Separating sleeve ZX26.4-3

Каталожный номер:13915445

Комплект:1

Примечание:

№ на схеме:19

Наименование:Retaining Ring

Каталожный номер:60183946

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bearing, oilless

Каталожный номер:60180960

Комплект:1

Примечание:

№ на схеме:21

Наименование:Seal ring

Каталожный номер:60176730

Комплект:1

Примечание:

№ на схеме:22

Наименование:Seal ring

Каталожный номер:60176732

Комплект:1

Примечание:

№ на схеме:23

Наименование:Ring

Каталожный номер:60180968

Комплект:1

Примечание:

№ на схеме:24

Наименование:Dust Ring

Каталожный номер:60176723

Комплект:1

Примечание:

№ на схеме:25

Наименование:Retaining ring

Каталожный номер:A210417000107

Комплект:1

Примечание:

№ на схеме:26

Наименование:O-ring 78.97x3.53AS568-235

Каталожный номер:B230101000709

Комплект:1

Примечание:

№ на схеме:27

Наименование:Retaining ring

Каталожный номер:B229900001470

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:A210609000082

Комплект:1

Примечание:

№ на схеме:29

Наименование:Guide Sleeve ZX35.3.4B-1

Каталожный номер:13239086

Комплект:1

Примечание:

№ на схеме:30

Наименование:Piston Rod ZX26.4.1

Каталожный номер:13915448

Комплект:1

Примечание:
