Соединения гидрораспределителя sy26c1 13915543

← Система гусениц sy26c1y4lu.2 13929668 (часть 2) Соединители шлангов гидромоторов sy26c1 13915543 →

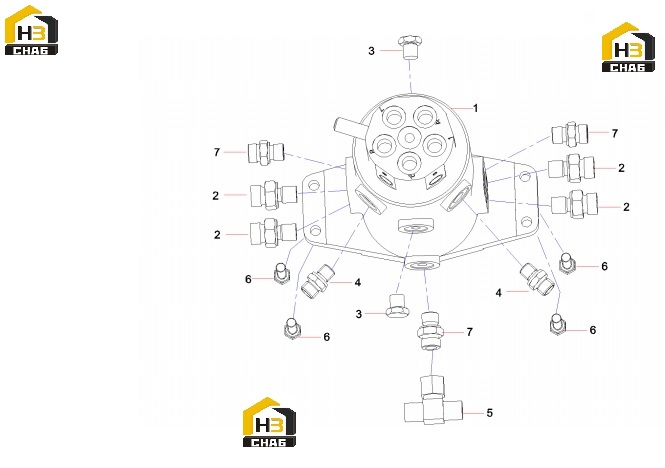

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Swivel joint,central

Каталожный номер:60022417

Комплект:1

Примечание:

№ на схеме:2

Наименование:Fitting 30x21x18mm

Каталожный номер:B210780000232

Комплект:4

Примечание:

№ на схеме:3

Наименование:Plug

Каталожный номер:B210780000609

Комплект:2

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:B210780000174

Комплект:2

Примечание:

№ на схеме:5

Наименование:Fitting 35x45x20mm

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x25

Каталожный номер:A210111000090

Комплект:4

Примечание:

№ на схеме:7

Наименование:Fitting 30x21x18mm

Каталожный номер:B210780000036

Комплект:3

Примечание:
