Система подогрева воздуха sy26c1y4lu.1.5 13940010

← Противовес sy26c1y4lu.1.3 13940022 Нагреватель в сборе sy16 60312888 →

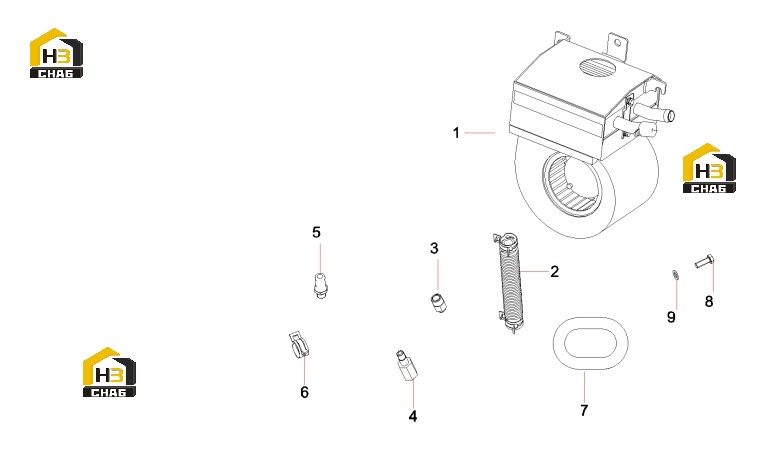

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Heater assembly SY16

Каталожный номер:60312888

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hose, steam

Каталожный номер:10448928

Комплект:2

Примечание:

№ на схеме:3

Наименование:Transitional joint SY16C3Y3W.1.8-3

Каталожный номер:13699569

Комплект:1

Примечание:

№ на схеме:4

Наименование:Joint valve

Каталожный номер:60330154

Комплект:1

Примечание:

№ на схеме:5

Наименование:Three-way joint SY16C3Y3W.1.8-2

Каталожный номер:13699488

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp, pipe

Каталожный номер:60166393

Комплект:4

Примечание:

№ на схеме:7

Наименование:Protective sleeve SY75CAI3H.1-3

Каталожный номер:13036166

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x10

Каталожный номер:A210111000240

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:
