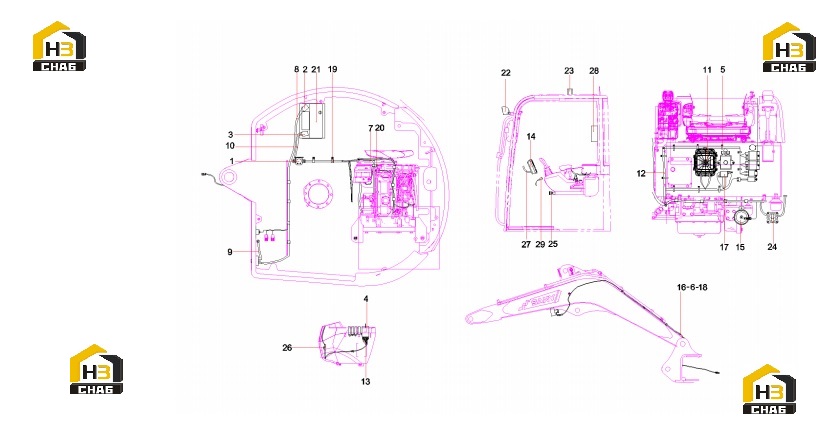

Система электрическая sy26c1y4lu.8 13934470

← Крепления двигателя 13936453 Блок предохранителей и реле sy85c1k2s.5c.1.1-1 12824424 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DC contactor

Каталожный номер:60212612

Комплект:1

Примечание:

№ на схеме:2

Наименование:Battery Cable Negitive

Каталожный номер:60013321

Комплект:1

Примечание:

№ на схеме:3

Наименование:Battery Cable Positive

Каталожный номер:60013322

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ignition switch

Каталожный номер:60218598

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cluster fixed lace

Каталожный номер:60202078

Комплект:10

Примечание:

№ на схеме:6

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:12

Примечание:

№ на схеме:7

Наименование:Power line

Каталожный номер:60193171

Комплект:1

Примечание:

№ на схеме:8

Наименование:Power Line

Каталожный номер:60249846

Комплект:1

Примечание:

№ на схеме:9

Наименование:Power line

Каталожный номер:60193169

Комплект:2

Примечание:

№ на схеме:10

Наименование:Cable, Battery

Каталожный номер:60012805

Комплект:1

Примечание:

№ на схеме:11

Наименование:Integrated box SY85C1K2S.5C.1.1

Каталожный номер:12824424

Комплект:1

Примечание:

№ на схеме:12

Наименование:Driver's Cab Harness

Каталожный номер:13919779

Комплект:1

Примечание:

№ на схеме:13

Наименование:Control Switch Harness

Каталожный номер:13919755

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sany Encourage Control Display

Каталожный номер:13898607

Комплект:1

Примечание:

№ на схеме:15

Наименование:Horn

Каталожный номер:60211509

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x20

Каталожный номер:A210111000012

Комплект:12

Примечание:

№ на схеме:17

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:18

Наименование:Clamp, harness

Каталожный номер:60086354

Комплект:3

Примечание:

№ на схеме:19

Наименование:Harness clamp

Каталожный номер:60086357

Комплект:3

Примечание:

№ на схеме:20

Наименование:Clamp, harness

Каталожный номер:60086355

Комплект:2

Примечание:

№ на схеме:21

Наименование:Battery

Каталожный номер:60066402

Комплект:1

Примечание:

№ на схеме:22

Наименование:Working light

Каталожный номер:60218608

Комплект:3

Примечание:

№ на схеме:23

Наименование:Alarm lamp

Каталожный номер:60237043

Комплект:1

Примечание:

№ на схеме:24

Наименование:Batterie Switch

Каталожный номер:60241333

Комплект:1

Примечание:

№ на схеме:25

Наименование:Button, stop, emergency

Каталожный номер:B240200000059

Комплект:1

Примечание:

№ на схеме:26

Наименование:Deutsch Connector Bracket

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:27

Наименование:Display harness

Каталожный номер:13919807

Комплект:1

Примечание:

№ на схеме:28

Наименование:Radio

Каталожный номер:60047845

Комплект:1

Примечание:

№ на схеме:29

Наименование:Charger

Каталожный номер:60222807

Комплект:1

Примечание:
