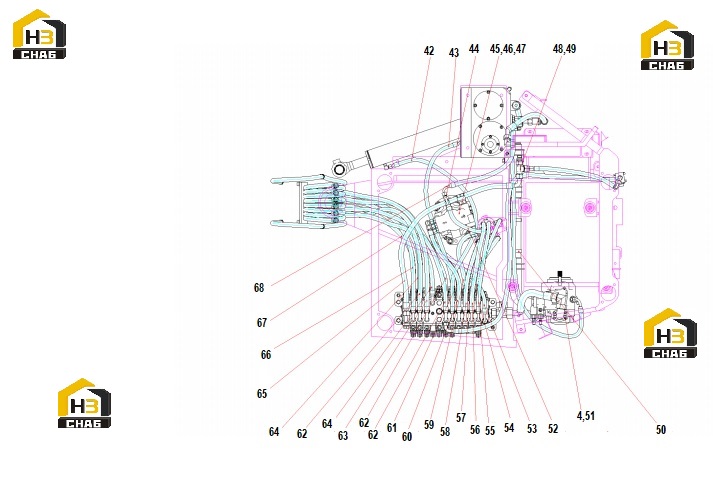

Шланги гидравлических трубопроводов sy26c1y4lu.1.2 13923507

← Цилиндр масляный отвала с комплектующими sy26c1y4lu.1.2 13923507 Комплектующие трубопроводов гидравлических sy26c1y4lu.1.2 13923507 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:42

Наименование:Hose Assembly

Каталожный номер:B230103000464

Комплект:1

Примечание:

№ на схеме:43

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:2

Примечание:

№ на схеме:44

Наименование:Hose, rubber

Каталожный номер:60156807

Комплект:1

Примечание:

№ на схеме:45

Наименование:Reducer Assembly

Каталожный номер:60334194

Комплект:1

Примечание:

№ на схеме:46

Наименование:Screw M16x40 GB70.1 10.9

Каталожный номер:A210204000203

Комплект:6

Примечание:

№ на схеме:47

Наименование:Washer

Каталожный номер:24000642

Комплект:6

Примечание:

№ на схеме:48

Наименование:3-way L-type combined adaptor

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:49

Наименование:Connector

Каталожный номер:A229900010390

Комплект:1

Примечание:

№ на схеме:50

Наименование:Tube clamp

Каталожный номер:13070120

Комплект:2

Примечание:

№ на схеме:51

Наименование:Bolt M10x30

Каталожный номер:A210204000354

Комплект:4

Примечание:

№ на схеме:52

Наименование:Rubber Hose

Каталожный номер:60213933

Комплект:1

Примечание:

№ на схеме:53

Наименование:Rubber hose

Каталожный номер:B230103001352

Комплект:1

Примечание:

№ на схеме:54

Наименование:Rubber hose

Каталожный номер:B230103003967

Комплект:1

Примечание:

№ на схеме:55

Наименование:Rubber hose

Каталожный номер:60151476

Комплект:1

Примечание:

№ на схеме:56

Наименование:Rubber hose

Каталожный номер:12972344

Комплект:1

Примечание:

№ на схеме:57

Наименование:Rubber hose

Каталожный номер:60243801

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hose,rubber

Каталожный номер:60099417

Комплект:1

Примечание:

№ на схеме:59

Наименование:Rubber hose

Каталожный номер:60243802

Комплект:1

Примечание:

№ на схеме:60

Наименование:Rubber hose

Каталожный номер:60101296

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose Assembly

Каталожный номер:B230103001244

Комплект:1

Примечание:

№ на схеме:62

Наименование:Rubber hose

Каталожный номер:13182689

Комплект:3

Примечание:

№ на схеме:63

Наименование:Rubber hose

Каталожный номер:B230103001022

Комплект:1

Примечание:

№ на схеме:64

Наименование:Hose Assembly

Каталожный номер:60109175

Комплект:2

Примечание:

№ на схеме:65

Наименование:Hose, rubber

Каталожный номер:B230103003389

Комплект:1

Примечание:

№ на схеме:66

Наименование:Rubber hose

Каталожный номер:B230103004297

Комплект:1

Примечание:

№ на схеме:67

Наименование:Hose Assembly

Каталожный номер:B230103001670

Комплект:1

Примечание:

№ на схеме:68

Наименование:Hose

Каталожный номер:60099401

Комплект:1

Примечание:
