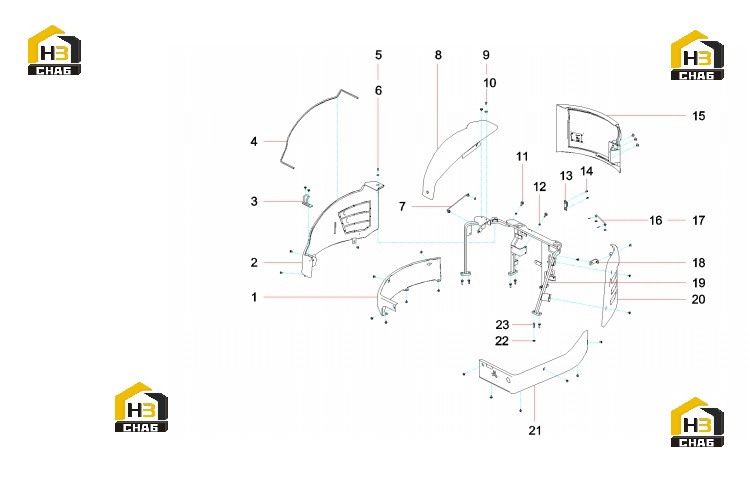

Обвес кабины sy26c 13938318

← Отверстие технологическое sy26c1y4lu.5.1.2 13927274 Система двигателя sy26c1y4lu.7 13936555 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right wall panel SY26C1Y4LU.6-2

Каталожный номер:13938317

Комплект:1

Примечание:

№ на схеме:2

Наименование:Right door assy SY26C1Y4LU.6.4

Каталожный номер:13938363

Комплект:1

Примечание:

№ на схеме:3

Наименование:Lock catch SY26C1Y4LU.6.9

Каталожный номер:13938379

Комплект:1

Примечание:

№ на схеме:4

Наименование:Rubber strip SY35U.1.6.4-1

Каталожный номер:13088505

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M8x20

Каталожный номер:A210111000343

Комплект:25

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:60060565

Комплект:27

Примечание:

№ на схеме:7

Наименование:Supporting lever SY26C1Y4LU.6.6

Каталожный номер:13938371

Комплект:1

Примечание:

№ на схеме:8

Наименование:Front engine hood assy

Каталожный номер:13938368

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x20

Каталожный номер:A210111000012

Комплект:5

Примечание:

№ на схеме:10

Наименование:Washer 10 GB96.1

Каталожный номер:60060546

Комплект:5

Примечание:

№ на схеме:11

Наименование:Setscrew

Каталожный номер:A810502019056

Комплект:2

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:A210307000036

Комплект:2

Примечание:

№ на схеме:13

Наименование:Lock catch SY26C1Y4LU.6.8

Каталожный номер:13938376

Комплект:1

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:15

Наименование:Assembly of rear hood

Каталожный номер:13938344

Комплект:1

Примечание:

№ на схеме:16

Наименование:Catch

Каталожный номер:13003583

Комплект:1

Примечание:

№ на схеме:17

Наименование:Pin, Cotter

Каталожный номер:A210491000007

Комплект:4

Примечание:

№ на схеме:18

Наименование:Connecting board

Каталожный номер:13938373

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bracket assy SY26C1Y4LU.6.1

Каталожный номер:13938338

Комплект:1

Примечание:

№ на схеме:20

Наименование:Left door assy SY26C1Y4LU.6.2

Каталожный номер:13938343

Комплект:1

Примечание:

№ на схеме:21

Наименование:Left wall panel SY26C1Y4LU.6-1

Каталожный номер:13938316

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000639

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt M12x40

Каталожный номер:A210111000204

Комплект:8

Примечание:
