Комплектующие гидравлического трубопровода sy26c1y4lu.1.2 13923507

← Трубопровод гидравлический sy26c1y4lu.1.2 13923507 Цилиндр масляный отвала с комплектующими sy26c1y4lu.1.2 13923507 →

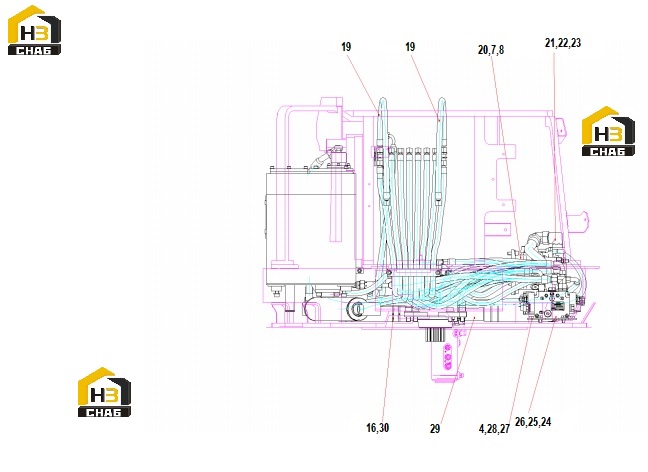

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:4

Наименование:Washer

Каталожный номер:24000637

Комплект:10

Примечание:

№ на схеме:7

Наименование:Bolt M12x30 Cap Screw

Каталожный номер:A210204000337

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000639

Комплект:14

Примечание:

№ на схеме:16

Наименование:Hoop ф40-ф60 JB8870

Каталожный номер:A210855000024

Комплект:8

Примечание:

№ на схеме:19

Наименование:Rubber hose

Каталожный номер:B230103004472

Комплект:2

Примечание:

№ на схеме:20

Наименование:Plunger Pump

Каталожный номер:60338255

Комплект:1

Примечание:

№ на схеме:21

Наименование:Flange, split

Каталожный номер:B210780000244

Комплект:2

Примечание:

№ на схеме:22

Наименование:Joint, flange, right-angle

Каталожный номер:A210770000585

Комплект:1

Примечание:

№ на схеме:23

Наименование:Right angle combined adaptor

Каталожный номер:B210780000029

Комплект:1

Примечание:

№ на схеме:24

Наименование:Multiple valve

Каталожный номер:60338118

Комплект:1

Примечание:

№ на схеме:25

Наименование:Bolt M8x16

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:27

Наименование:Main valve frame

Каталожный номер:13919950

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M10x20

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:29

Наименование:Oil suction steel tube

Каталожный номер:13919958

Комплект:1

Примечание:

№ на схеме:30

Наименование:Suction rubber hose

Каталожный номер:13919956

Комплект:1

Примечание:
