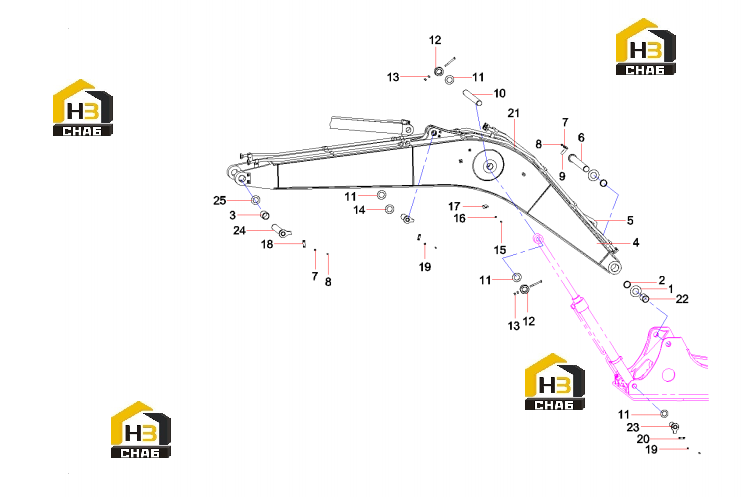

Узел стрелы 12019945

← Каток опорный 12168856 Узел рукояти 12019945 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Gasket, resin

Каталожный номер:11160697

Комплект:2

Примечание:

№ на схеме:2

Наименование:ME-2-ring, dustproof

Каталожный номер:B230101000464

Комплект:4

Примечание:

№ на схеме:3

Наименование:Sleeve, shaft

Каталожный номер:11016612

Комплект:2

Примечание:

№ на схеме:4

Наименование:Boom SY265C9.3.2C

Каталожный номер:12638701

Комплект:1

Примечание:

№ на схеме:5

Наименование:Work device Tube SY265C9.3.1A

Каталожный номер:12637516

Комплект:1

Примечание:

№ на схеме:6

Наименование:Roll, pin

Каталожный номер:11972669

Комплект:1

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000212

Комплект:4

Примечание:M16x35GB5783 10.9

№ на схеме:9

Наименование:Plate, pressure

Каталожный номер:11324336

Комплект:1

Примечание:

№ на схеме:10

Наименование:Roll, pin

Каталожный номер:11975455

Комплект:1

Примечание:

№ на схеме:11

Наименование:Gasket, resin

Каталожный номер:11041901

Комплект:4

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:11972898

Комплект:2

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:A210307000029

Комплект:12

Примечание:M20GB6170 10

№ на схеме:14

Наименование:Gasket, resin

Каталожный номер:11112327

Комплект:6

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:2

Примечание:M16x30GB5783 10.9

№ на схеме:16

Наименование:Washer

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:17

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:18

Наименование:Plate, pressure

Каталожный номер:11179219

Комплект:1

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:A210405000001

Комплект:10

Примечание:

№ на схеме:20

Наименование:Plate, pressure

Каталожный номер:11272926

Комплект:2

Примечание:

№ на схеме:21

Наименование:Lubricating circuit SY265C9.3.7B

Каталожный номер:12681565

Комплект:1

Примечание:

№ на схеме:22

Наименование:Sleeve, shaft

Каталожный номер:10514130

Комплект:2

Примечание:

№ на схеме:23

Наименование:Roll, pin

Каталожный номер:11972528

Комплект:2

Примечание:

№ на схеме:24

Наименование:Roll, pin

Каталожный номер:11972607

Комплект:1

Примечание:

№ на схеме:25

Наименование:Gasket, resin

Каталожный номер:11251492

Комплект:2

Примечание:
