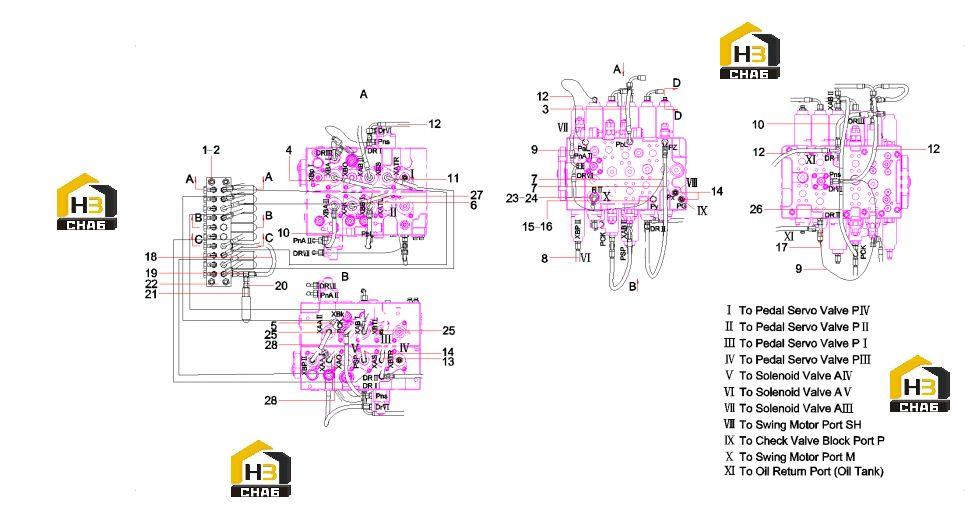

Трубопровод гидрораспределителя 11989302

← Клапан 60136331 Соединения трубопровода гидрораспределителя 11989302 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:21008079

Комплект:4

Примечание:M10x85(GB70.1) 12.9

№ на схеме:2

Наименование:Washer

Каталожный номер:60060546

Комплект:4

Примечание:10GB96.1

№ на схеме:3

Наименование:Hose

Каталожный номер:B230103004133

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose

Каталожный номер:B230103005509

Комплект:1

Примечание:

№ на схеме:5

Наименование:Hose, rubber

Каталожный номер:B230103002040

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:21020054

Комплект:1

Примечание:

№ на схеме:7

Наименование:Hose

Каталожный номер:A831213065000

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose, rubber

Каталожный номер:B230103000993

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose, rubber

Каталожный номер:A831213050000

Комплект:2

Примечание:

№ на схеме:10

Наименование:Hose

Каталожный номер:B230103002657

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose

Каталожный номер:B230103004707

Комплект:1

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000977

Комплект:4

Примечание:

№ на схеме:13

Наименование:Hose

Каталожный номер:B230103005489

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:B230103000730

Комплект:3

Примечание:

№ на схеме:15

Наименование:Plug

Каталожный номер:A820205001771

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:16

Примечание:

№ на схеме:17

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:11

Примечание:

№ на схеме:18

Наименование:Hose

Каталожный номер:B230103002045

Комплект:1

Примечание:

№ на схеме:19

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:1

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:21

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:22

Наименование:Adapter

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:25

Наименование:Hose

Каталожный номер:B230103002264

Комплект:2

Примечание:

№ на схеме:26

Наименование:Hose

Каталожный номер:B230103000074

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:B230103004706

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hose

Каталожный номер:B230103000985

Комплект:2

Примечание:
