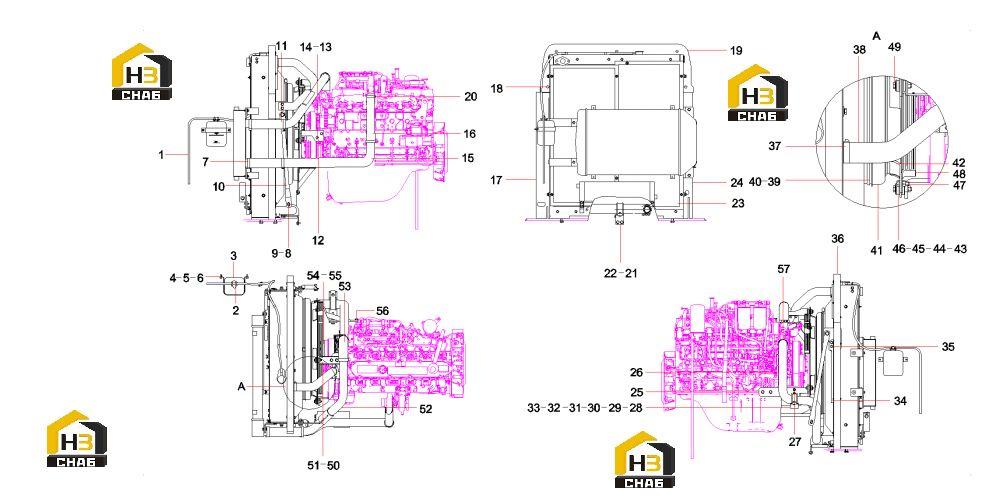

Система охлаждения 12664964

← Система выхлопная 12662677 Радиатор 60153486 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose

Каталожный номер:A820606030372

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hoop, hose

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:3

Наименование:Tank GP, reserve

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:4

Наименование:Screw

Каталожный номер:A210204000220

Комплект:2

Примечание:M8x20GB70.1 10.9

№ на схеме:5

Наименование:Washer

Каталожный номер:24000633

Комплект:2

Примечание:8GB97.1

№ на схеме:6

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:7

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000642

Комплект:4

Примечание:

№ на схеме:9

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:4

Примечание:M16x30GB5783 10.9

№ на схеме:10

Наименование:Brace

Каталожный номер:A820301017617

Комплект:2

Примечание:

№ на схеме:11

Наименование:Hose,inlet SY265C9M2K.1.3.3-5

Каталожный номер:12632456

Комплект:2

Примечание:

№ на схеме:12

Наименование:bracketSY 265C9M2K.1.3.3.18A

Каталожный номер:12787897

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer 12GB97.1

Каталожный номер:-

Комплект:17

Примечание:Modification or other

№ на схеме:14

Наименование:Screw

Каталожный номер:A210204000451

Комплект:2

Примечание:M12x100GB70.1 10.9

№ на схеме:15

Наименование:Tube SY265C9M2K.1.3.3.4C

Каталожный номер:12902913

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose, outlet SY265C9M2K.1.3.3-6

Каталожный номер:12632469

Комплект:1

Примечание:

№ на схеме:17

Наименование:side sponge SY265C9M2K.1.3.3

Каталожный номер:12632335

Комплект:1

Примечание:

№ на схеме:18

Наименование:Pintle

Каталожный номер:11961759

Комплект:12

Примечание:

№ на схеме:19

Наименование:top seal SY265C9M2K.1.3.3-1A

Каталожный номер:13035978

Комплект:1

Примечание:

№ на схеме:20

Наименование:Anchor ear, T-type

Каталожный номер:A229900002031

Комплект:4

Примечание:

№ на схеме:21

Наименование:water pipe

Каталожный номер:12632443

Комплект:1

Примечание:

№ на схеме:22

Наименование:plate

Каталожный номер:12632377

Комплект:1

Примечание:

№ на схеме:23

Наименование:Radiator

Каталожный номер:60153486

Комплект:1

Примечание:

№ на схеме:24

Наименование:left sponge SY265C9M2K.1.3.3-9

Каталожный номер:12632336

Комплект:1

Примечание:

№ на схеме:25

Наименование:bent plate SY265C9M2K.1.3.5A

Каталожный номер:12788153

Комплект:1

Примечание:

№ на схеме:26

Наименование:water hose SY265C9M2K.1.3.3-8

Каталожный номер:12632470

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:2

Примечание:M12X40GB5783 10.9

№ на схеме:28

Наименование:tube clamp backup

Каталожный номер:12788224

Комплект:1

Примечание:

№ на схеме:29

Наименование:hose protective

Каталожный номер:12632334

Комплект:2

Примечание:

№ на схеме:30

Наименование:fixed bent plate SY265C9M2K.1.3.3

Каталожный номер:12788222

Комплект:1

Примечание:

№ на схеме:31

Наименование:Bolt

Каталожный номер:A210111000012

Комплект:6

Примечание:M10X20GB5783 10.9

№ на схеме:32

Наименование:Washer 10GB93

Каталожный номер:24000512

Комплект:18

Примечание:

№ на схеме:33

Наименование:Washer 10GB97.1

Каталожный номер:24000637

Комплект:23

Примечание:

№ на схеме:34

Наименование:fixed plate SY265C9M2K.1.3.3.15

Каталожный номер:12632383

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:A210111000018

Комплект:9

Примечание:

№ на схеме:36

Наименование:Plate

Каталожный номер:13035980

Комплект:1

Примечание:

№ на схеме:37

Наименование:Hose clamp

Каталожный номер:60219320

Комплект:2

Примечание:

№ на схеме:38

Наименование:water hose SY265C9M2K.1.3.3-3

Каталожный номер:12632454

Комплект:1

Примечание:

№ на схеме:39

Наименование:Clamp

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:40

Наименование:Locker

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:41

Наименование:Cover, rubber

Каталожный номер:A820606011232

Комплект:1

Примечание:

№ на схеме:42

Наименование:Wind ring - guide

Каталожный номер:12632209

Комплект:1

Примечание:

№ на схеме:43

Наименование:damping

Каталожный номер:12379635

Комплект:6

Примечание:

№ на схеме:44

Наименование:Sleeve SY265C9M2K.1.3.3.11B

Каталожный номер:12632489

Комплект:2

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:A210111000029

Комплект:3

Примечание:

№ на схеме:46

Наименование:Washer

Каталожный номер:60060546

Комплект:4

Примечание:10GB96.1

№ на схеме:47

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:10

Примечание:M10x30GB5783 10.9

№ на схеме:48

Наименование:fan cover SY265C9M2K.1.3.3.2

Каталожный номер:12633090

Комплект:1

Примечание:

№ на схеме:49

Наименование:Sleeve SY265C9M2K.1.3.3.11A

Каталожный номер:12632483

Комплект:1

Примечание:

№ на схеме:50

Наименование:top bracket SY265.1.3.3.3L

Каталожный номер:12632222

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bracket SY265C9.1.3.3.4A

Каталожный номер:12953754

Комплект:1

Примечание:

№ на схеме:52

Наименование:air intake steel tube

Каталожный номер:12632408

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose, Inlet SY265C9M2K.1.3.3-4

Каталожный номер:12632455

Комплект:1

Примечание:

№ на схеме:54

Наименование:fan trastation block SY265.1.3.3-7L

Каталожный номер:12633183

Комплект:1

Примечание:

№ на схеме:55

Наименование:Fan

Каталожный номер:60196885

Комплект:1

Примечание:

№ на схеме:56

Наименование:Bolt M12x30GB5783

Каталожный номер:A210111000202

Комплект:10

Примечание:

№ на схеме:57

Наименование:Hose clamp

Каталожный номер:60219321

Комплект:2

Примечание:
